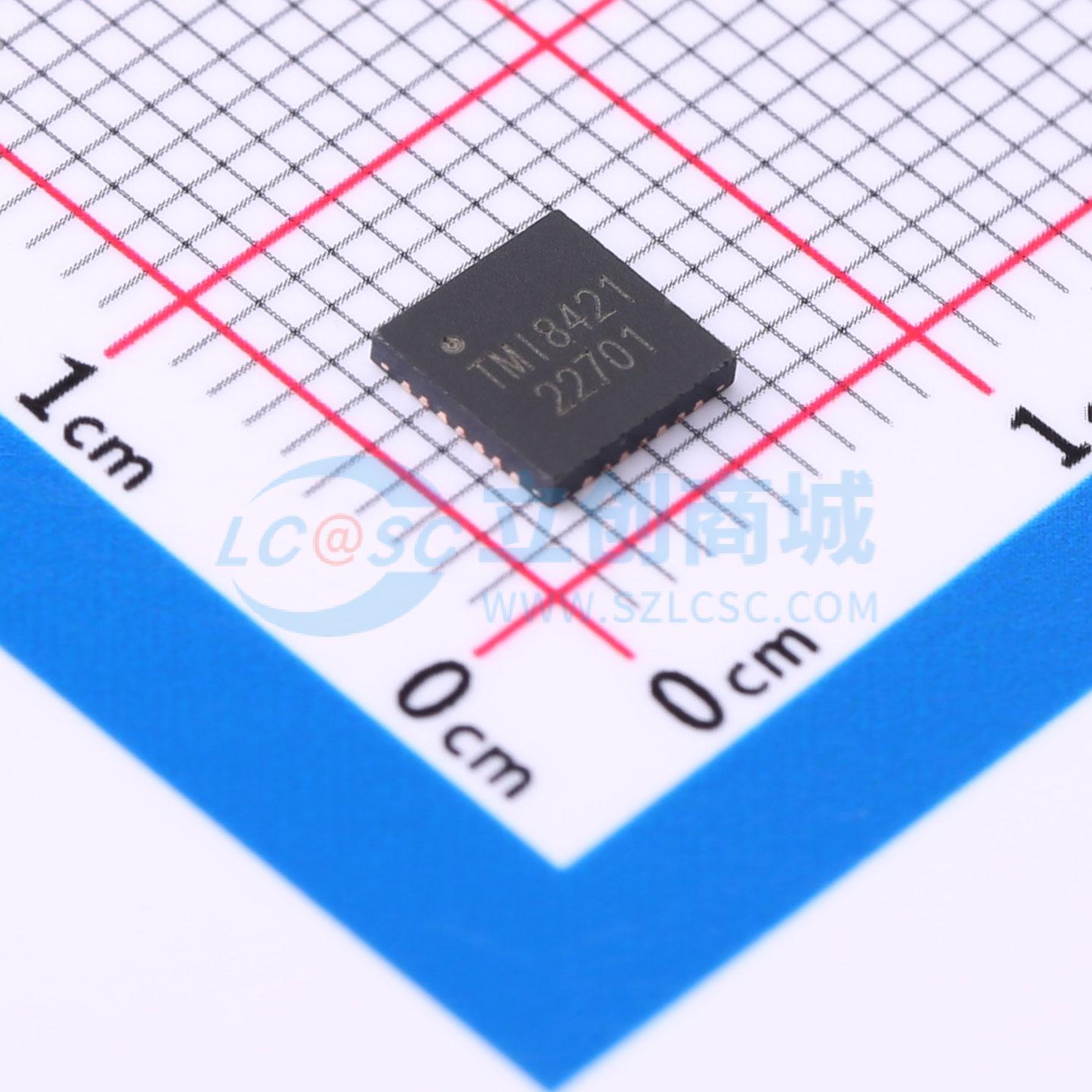

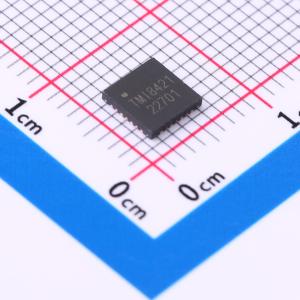

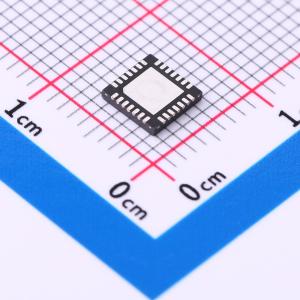

温馨提醒：图片仅供参考，商品以实物为准
TMI8421
步进电机驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8421是一款完整的微步进电机驱动器，内置转换器，操作简便。它旨在驱动双极步进电机，支持全步、半步、四分之一步、八分之一步和十六分之一步模式，输出驱动能力高达35 V和±2 A。只需在STEP输入端输入一个脉冲，即可驱动电机进行一次微步进
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8421
- 商品编号
- C5259219
- 商品封装
- QFN-28L-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 6V~35V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 300mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TMI8421是一款完整的微步进电机驱动器，内置翻译器，操作简便。它旨在以全步、半步、四分之一步、八分之一步和十六分之一步模式驱动双极步进电机，输出驱动能力高达35 V和±2 A。只需在STEP输入上输入一个脉冲，即可驱动电机进行一个微步。 在步进操作期间，TMI8421中的斩波控制会自动选择电流衰减模式，即慢速或混合模式。在混合衰减模式下，设备最初会在固定关断时间的一部分内设置为快速衰减，然后在关断时间的其余部分设置为慢速衰减。混合衰减电流控制可降低电机可听噪声、提高步进精度并降低功耗。内部提供同步整流控制电路，以改善PWM操作期间的功耗。 内部电路保护包括：热关断、欠压锁定（UVLO）和交叉电流保护。故障状态通过nFAULT引脚指示。无需特殊的上电时序。 TMI8421采用5x5 mm的表面贴装QFN封装（ES），封装整体标称高度为0.90 mm，并带有用于增强散热的裸露焊盘。它是无铅（Pb）产品（后缀 - T），引脚框架采用100%雾锡电镀。
商品特性
- 6 V至35 V工作电源电压范围
- 在24 V和TA = 25℃条件下，最大驱动电流为2 A
- PWM微步进步进电机驱动器
- 内置微步进索引器
- 高达1/16微步进
- 多种衰减模式
- 慢速衰减
- 混合衰减
- 简单的STEP/DIR接口
- 低电流睡眠模式
- 内置5 V参考输出
- 保护功能
- 过流保护（OCP）
- 热关断（TSD）
- VM欠压锁定（UVLO）
- 故障状态指示引脚（nFAULT）
- 小封装和小尺寸
- QFN5x5 - 28L
应用领域
- 自动取款机
- 视频监控摄像头
- 打印机和扫描仪
- 现金处理机
- 办公自动化设备
- 游戏机
- 工厂自动化
- 机器人技术
