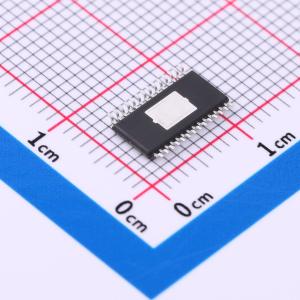

TMI8262

双H桥电机驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI8262为打印机、扫描仪和其他自动化设备应用提供了集成式电机驱动解决方案。该器件有两个H桥驱动器，可驱动一个双极步进电机或两个直流电机。每个输出驱动模块由配置为完整H桥的N沟道功率MOSFET组成，用于驱动电机绕组
品牌名称: TMI(拓尔微)
商品型号: TMI8262
商品编号: C5259220
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

TMI8262为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，可驱动双极步进电机或两个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。TMI8262能够驱动高达1.6A的输出电流。简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程。提供内部关断功能，用于过流保护、短路保护、欠压锁定和过温保护。 TMI8262和TMI8262Q符合ROHS规范，引线框架100%无铅。

商品特性

8V至42V工作电源电压范围
在24V且环境温度TA = 25℃时，最大驱动电流为1.6A
双H桥电流控制电机
- 驱动双极步进电机或两个直流电机
- 四级绕组电流控制
多种衰减模式
- 混合衰减
- 慢速衰减
- 快速衰减
行业标准并行数字控制接口
低电流睡眠模式
内置3.3V参考输出，封装和占位面积小
保护功能
- 过流保护（OCP）
- 热关断（TSD）
- VM欠压锁定（UVLO）
- 故障状态指示引脚（nFAULT）
小封装
- TMI8262：HTSSOP28
- TMI8262Q：QFN5x5 - 28

应用领域

自动取款机
视频监控摄像头
打印机和扫描仪
办公自动化设备
游戏机
工厂自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8V~42V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	接口类型	-
	集成开关	是
	导通电阻	900mΩ
	工作温度	-40℃~+85℃
