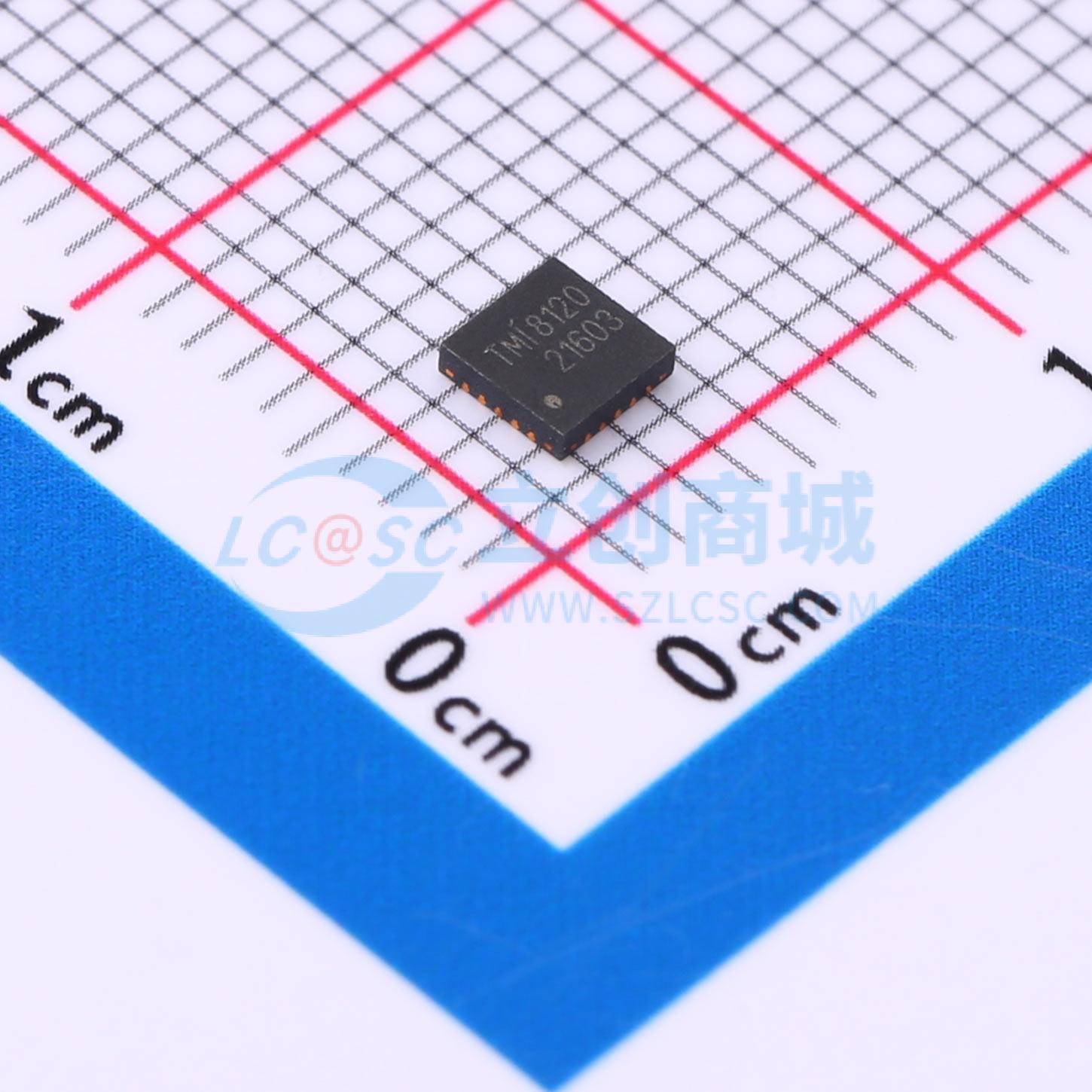

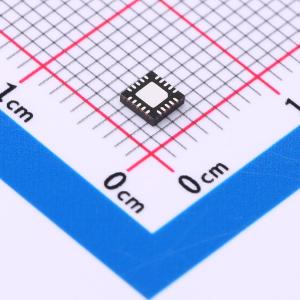

温馨提醒：图片仅供参考，商品以实物为准
TMI8120
双H桥电机驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8120器件是一款双H桥电机驱动器，适用于低输入电压系统。两组逻辑输入控制H桥驱动器，可驱动双极步进电机或两台直流电机。TMI8120能够驱动峰值电流高达2A的电机
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8120
- 商品编号
- C5259218
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.4V~7.2V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 1 | |
| 集成开关 | 是 | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -30℃~+85℃ |
商品概述
TMI8120器件是一款双H桥电机驱动器，适用于低输入电压系统。两组逻辑输入控制H桥驱动器，可驱动双极步进电机或两台直流电机。TMI8120能够驱动峰值电流高达2A的电机。输入可进行脉冲宽度调制（PWM）以控制电机速度。将所有输入设置为低电平可进入低待机电流状态。 TMI8120器件集成了温度保护功能，当芯片温度急剧上升时，内部电路会关闭内置功率开关管，切断负载电流。 TMI8120采用QFN3x3 - 20封装形式，符合ROHS规范，引线框架100%无铅。
商品特性
- 双H桥电机驱动器
- 可驱动两台直流电机、一台步进电机或其他负载
- 工作电压范围：2.4V至7.2V
- 2A峰值电流驱动
- 并行PWM控制接口
- 低待机电流：典型值0.1μA
- 低导通电阻：每通道0.55Ω
- 热关断（TSD）
- QFN3x3 - 20封装及引脚布局
应用领域
- 打印机
- 家电
- 工业设备
- 聚光灯
- 其他机电一体化应用
