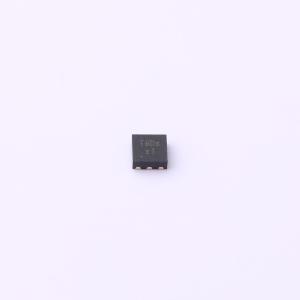

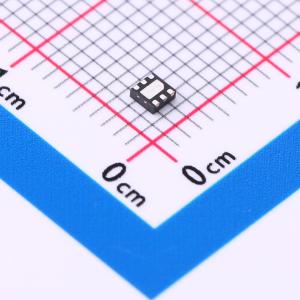

温馨提醒：图片仅供参考，商品以实物为准
TMI6260D
限流开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI6260X是一款高性价比、低电压的单P沟道MOSFET负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入电压范围为2.5V至5.5V，非常适合3V和5V系统。该开关的低导通电阻RDS(ON)为60mΩ，满足USB压降要求
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI6260D
- 商品编号
- C5259213
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.49A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
TMI6260X是一款高性价比、低电压的单P沟道MOSFET负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入电压范围为2.5V至5.5V，非常适合3V和5V系统。开关的低导通电阻RDS(ON)为60mΩ，满足USB压降要求。内置P沟道MOSFET具备真正的关断功能，可在开关断电时消除开关两端的任何反向电流。当输出电压高于输入电压时，内部输出反压比较器会关闭电源开关。 TMI6260X可通过ILIM引脚到地之间的外部电阻设置可编程的电流限制阈值。nFLG是一个漏极开路输出，用于报告过流或过温事件。
商品特性
- 集成60mΩ功率MOSFET
- 可调电流限制：0.3A至2.5A（典型值）
- 低电源电流
- 开关导通状态下典型值为30μA
- 开关关断状态下典型值为1μA
- 宽输入电压范围：2.5V至5.5V
- 快速瞬态响应：8μs
- 典型上升时间为0.1ms
- 反向电流阻断
- 消抖漏极开路过流标志输出（TMI6260C和TMI6260D）
- 热关断保护
- 热插拔应用（软启动）
- UL 2367认证 - E528420
- SOT - 23 - 5/SOT - 23 - 6/DFN2x2 - 6L封装
应用领域
- USB总线/自供电集线器
- 电池充电电路
- 个人通信设备
- 笔记本电脑
