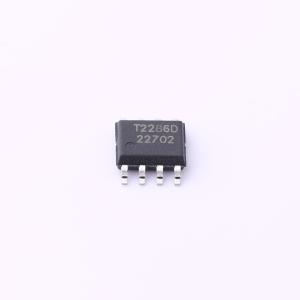

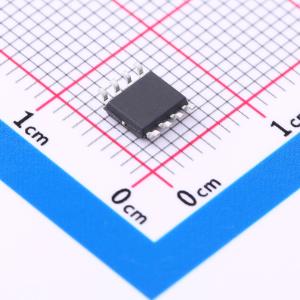

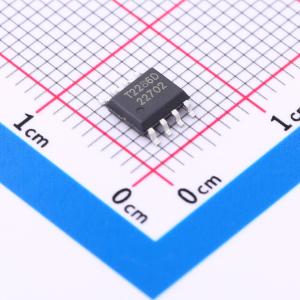

TMI2286D

降压型 3.5A 4.5V~30V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI2286D 是一款宽输入电压、高效率的同步降压DC/DC转换器,可在恒定输出电压（CV）模式或恒定输出电流（CC）模式下工作。它提供高达3.5A的典型输出电流,支持外部P-MOSFET驱动,具有轻载PFM模式和内部补偿功能。
品牌名称: TMI(拓尔微)
商品型号: TMI2286D
商品编号: C5259210
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

一款宽输入电压、高效的有源恒流降压型DC/DC转换器，可工作在恒压（CV，恒定输出电压）模式或恒流（CC，恒定输出电流）模式。在5V输出时，典型输出电流可达3.5A。可实现最大100%的占空比。其内部集成了高端PMOSFET（在VIN = 12V时为25mΩ，在VIN = 5V时为40mΩ）和25mΩ的低端NMOSFET。在应用中，可在VIN和SW之间并联外部PMOSFET以降低压降。先进的产品特性包括欠压锁定（UVLO）、热关断、软启动和输入过压保护（OVP）。

商品特性

内部P-MOS+N-MOS开关结构
外部P-MOS驱动器
宽输入电压：4.5V至30V
在5V输出时，典型电流限制可达3.5A
在5V/3A时，效率高达94%
轻载条件下采用脉冲频率调制（PFM）
内部补偿
输出线路压降补偿
打嗝式输出短路电流保护
反馈电压精度为±2%
集成软启动
热关断
占空比可达100%
低物料清单（BOM）成本，采用SOP8封装

应用领域

汽车充电器/适配器
可充电便携式设备
通用CC/CV电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	-
	输出电流	3.5A
	开关频率	120kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
