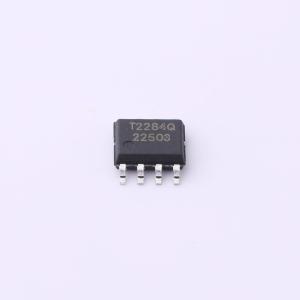

温馨提醒：图片仅供参考，商品以实物为准
TMI2284Q
40V宽输入范围降压型同步DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI2284Q是一款宽输入电压范围的高效率降压型同步DC/DC转换器,可在恒压(CV)模式或恒流(CC)模式下工作。它提供高达3.5A的输出电流限制,支持120kHz至380kHz的可调开关频率,内部集成45mΩ高侧和25mΩ低侧功率MOSFET。该芯片具有多种高级特性,包括欠压锁定(UVLO)、热关断、软启动和输入过压保护。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI2284Q
- 商品编号
- C5259211
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 120kHz~380kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
