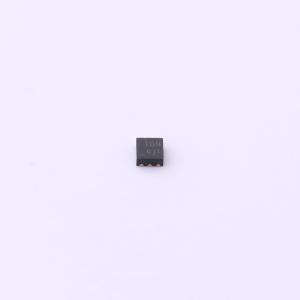

温馨提醒：图片仅供参考，商品以实物为准
TMI31602H
降压型 2A 2.5V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI31602H是一款2.3MHz开关频率的同步降压转换器,最高效率可达95%,适用于便携设备,支持2.5V到5.5V的输入电压范围,最大输出电流为2A,输出电压可低至0.6V。具有轻载模式下的PFM控制,低静态电流,短路保护和热保护等功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI31602H
- 商品编号
- C5259199
- 商品封装
- DFN-6(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2.3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI31602H 是一款开关频率为 2.3MHz 的电流模式降压转换器。它非常适合需要高达 2A 大电流的便携式设备，可采用单节锂离子电池或其他输入电压范围为 2.5V 至 5.5V 的输入源供电，输出电压可低至 0.6V 并实现稳压。TMI31602H 还能以 100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载运行时，可为对噪声敏感的应用提供极低的输出纹波。高开关频率在降低开关损耗的同时，还能减小外部元件的尺寸。内部斜率补偿设置使该器件能够使用较小的电感值，从而优化尺寸并实现高效运行。TMI31602H 采用小型 DFN1.6x1.6-6 封装。 该器件提供两种工作模式：PWM 控制和 PFM 模式切换控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达 95%（@3.3V_OUT）
- 2.3MHz 开关频率运行
- 高达 2A 的输出电流
- 2.5V 至 5.5V 的输入电压范围
- 输出电压低至 0.6V
- 轻载时采用 PFM 模式以实现高效率
- 压差操作时 100%占空比
- 低静态电流：40μA
- 短路打嗝保护
- 热故障保护
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流 <1μA
- DFN1.6x1.6-6 封装
应用领域
- 机顶盒
- 无线和 DSL 调制解调器
- 便携式仪器
- 数码静态和摄像机
- PC 卡
