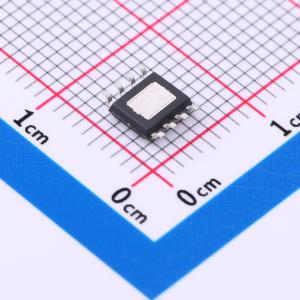

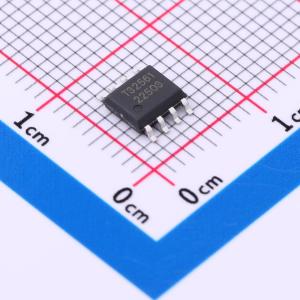

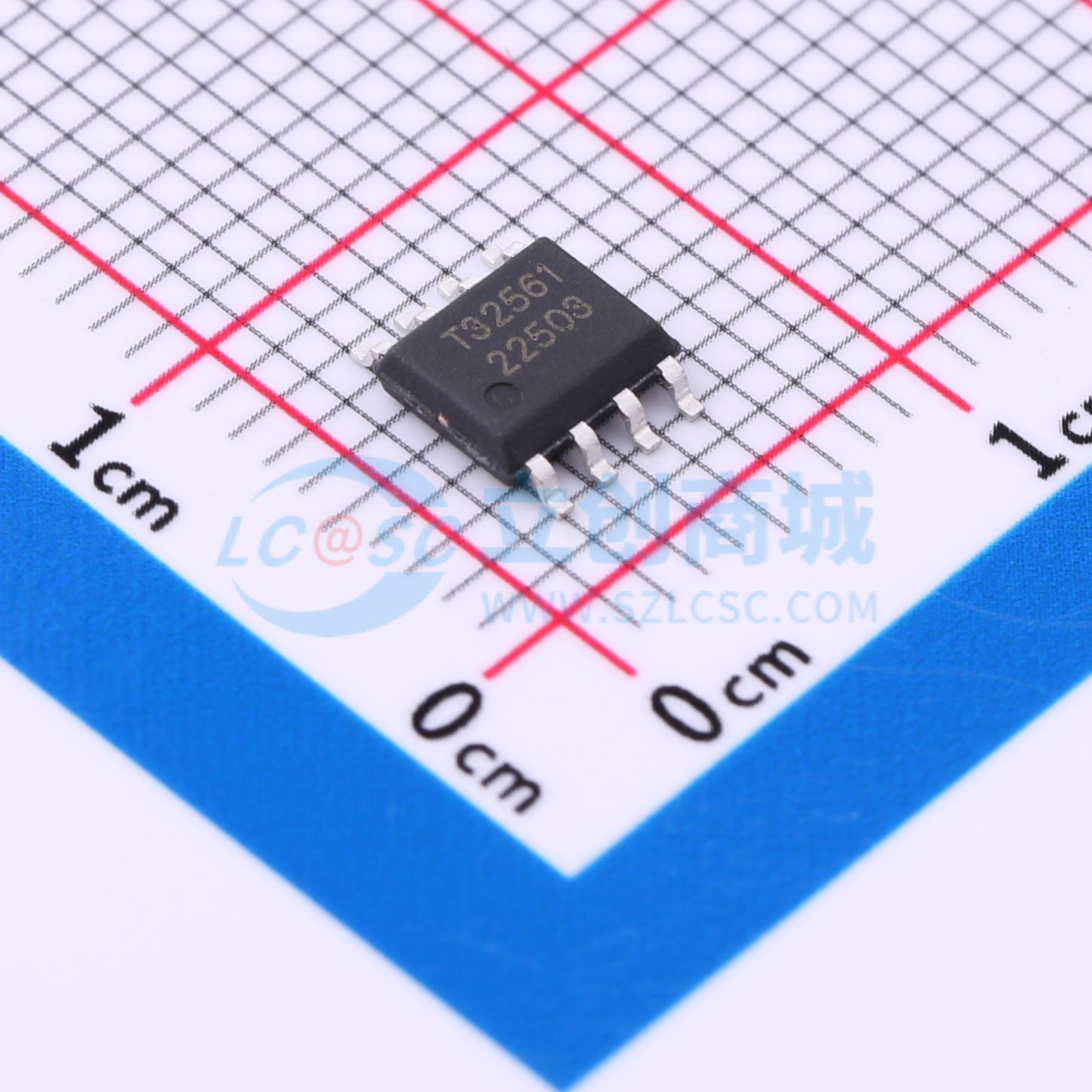

温馨提醒：图片仅供参考，商品以实物为准
TMI32561
高效同步降压 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI32561 是一款高效率的同步降压 DC-DC 转换器,采用恒定导通时间（COT）控制模式,能够在 4.5V 至 18V 的宽输入电压范围内提供高达 6A 的输出电流。该芯片集成了低电阻的主开关和同步开关,以减少传导损耗,同时实现快速瞬态响应。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI32561
- 商品编号
- C5259205
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 340uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TMI32561是一款高效的600kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，能够提供高达6A的电流。TMI32561集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。600kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，可为高压降压应用实现快速瞬态响应。 TMI32561所需的标准外部元件数量极少，且采用符合RoHS标准的ESOP8封装。
商品特性
- 40mΩ/25mΩ低RDS(ON)内部FET
- 高效同步模式运行
- 宽输入电压范围：4.5V至18V
- 反馈电压精度0.765V ±1.5%
- 600kHz开关频率
- 在输出电压为1.2V时，输出电流高达6A
- COT控制，实现快速瞬态响应
- 轻载时具备省电模式
- 集成内部补偿
- 使用低ESR陶瓷输出电容可保持稳定
- 具备打嗝模式的过流保护
- 热关断保护
- 浪涌电流限制和软启动功能
- 内置输入过压保护
- 采用ESOP8封装
应用领域
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
