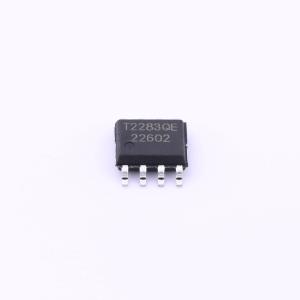

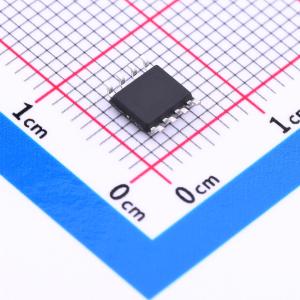

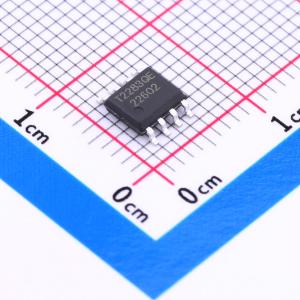

温馨提醒：图片仅供参考，商品以实物为准
TMI2283QE
宽输入电压高效率同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI2283QE是一款宽输入电压范围（4.5V至30V）、高效率的同步降压DC/DC转换器。该芯片具有高达3.5A的输出电流限制,支持恒定电压（CV）和恒定电流（CC）模式,适用于汽车充电器、适配器和便携式设备等应用。TMI2283QE集成了45mΩ高侧和25mΩ低侧功率MOSFET,具有轻载PFM模式、外部电阻可调的开关频率（120kHz至380kHz）和多种保护功能,包括UVLO、热关断、软启动和输入过压保护。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI2283QE
- 商品编号
- C5259209
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 270kHz；120kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI2283QE是一款宽输入电压、高效的有源CC降压型DC/DC转换器，可工作在CV（恒定输出电压）模式或CC（恒定输出电流）模式。当ISET引脚浮空且输出电压为5V时，TMI2283QE的总输出电流限制最高可达3.5A。开关频率可通过外部电阻设置，最大占空比可达100%。TMI2283QE内部集成了导通电阻为45mΩ的高端和25mΩ的低端功率MOSFET。 先进的产品特性包括欠压锁定（UVLO）、热关断、软启动和输入过压保护（OVP）。
商品特性
- P-MOS + N-MOS开关结构
- 宽输入电压范围：4.5V至30V
- 5V输出时，输出电流限制最高可达3.5A
- 支持QC3.0的恒定输出功率
- 5V/3A时，效率高达94%
- 轻载条件下采用PFM模式
- 频率可调范围为120kHz至380kHz
- 内部补偿
- 输出线路压降补偿
- 打嗝式输出短路电流保护
- 反馈电压精度为2.5%
- 集成软启动功能
- 热关断
- 占空比最高可达100%
- 具备频率抖动功能，降低电磁干扰（EMI）
- 物料清单（BOM）成本低
- SOP8封装
应用领域
- 车载充电器/适配器
- 可充电便携式设备
- 通用CC/CV电源
