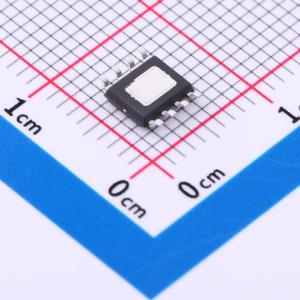

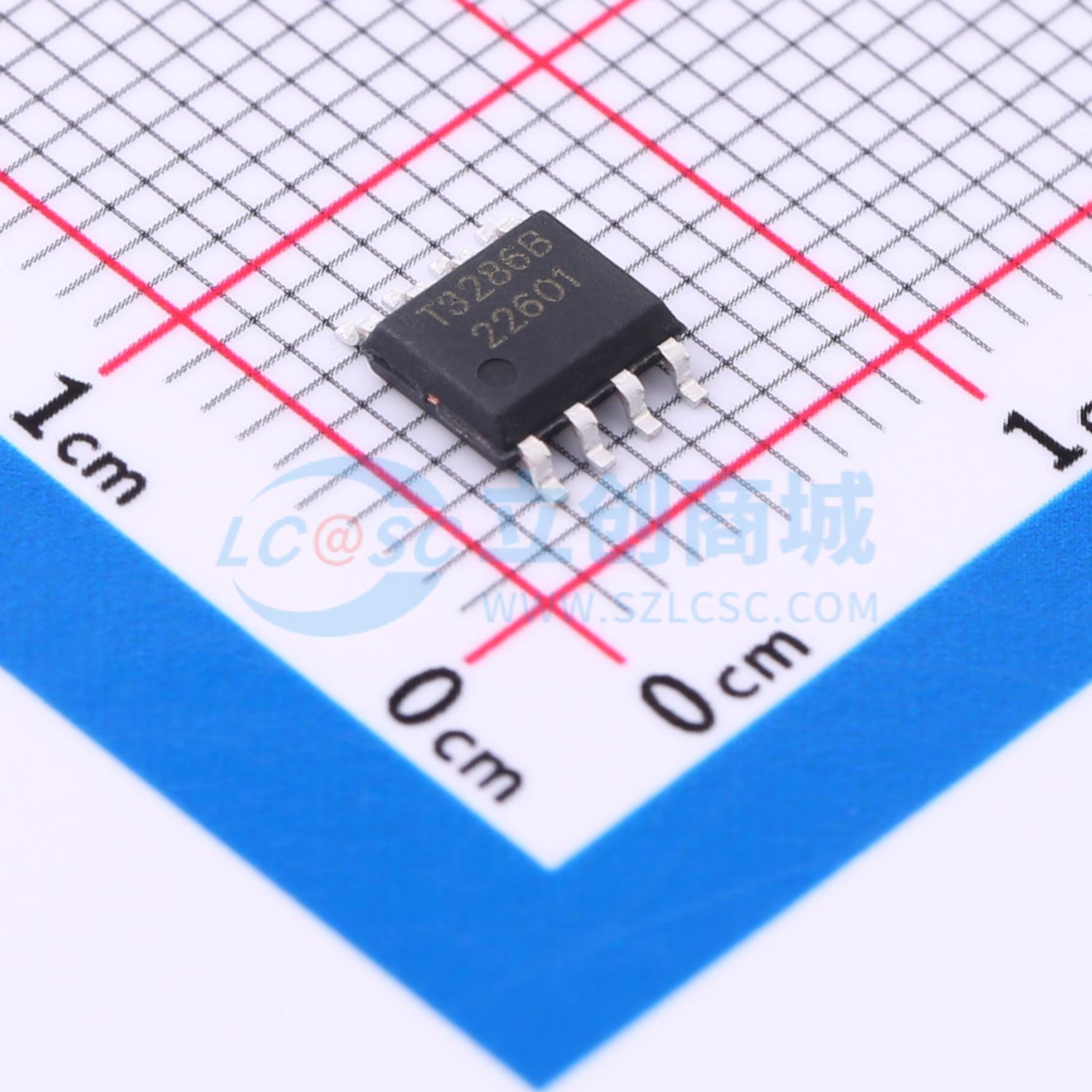

TMI3286B
降压型 4A 4.5V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3286B是一款高效率的同步降压DC-DC转换器,采用恒定导通时间（COT）控制模式,可在4.5V至18V的宽输入电压范围内工作,最大输出电流为4A,输出电压为0.925V。该芯片集成了低导通电阻的主开关和同步开关,具有快速瞬态响应、低输出电压纹波和小型外部电感电容等优点。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3286B
- 商品编号
- C5259203
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 370kHz~650kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3286和TMI3286B是高效的500kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，能够在输出电压为1.2V时提供高达4.0A的电流。TMI3286集成了具有极低RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。500kHz的开关频率可实现低输出电压纹波以及较小的外部电感和电容尺寸。它采用COT架构，可为高压降压应用实现快速瞬态响应。 TMI3286所需的标准外部组件数量最少，且易于获取，采用符合RoHS标准的8引脚ESOP8封装，具有良好的热性能。
商品特性
- 60mΩ/35mΩ低RDS(ON)内部FET
- 高效同步模式运行
- 宽输入电压范围：4.5V至18V
- TMI3286输出电压：0.8V；TMI3286B：0.925V
- 500kHz开关频率
- 高达4A输出电流
- COT控制实现快速瞬态响应
- 轻载时具备省电模式
- 集成内部补偿
- 使用低ESR陶瓷输出电容可保持稳定
- 具备打嗝模式的过流保护
- 热关断功能
- 浪涌电流限制和软启动
- 内置输入过压保护
- 采用ESOP8封装
应用领域
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
