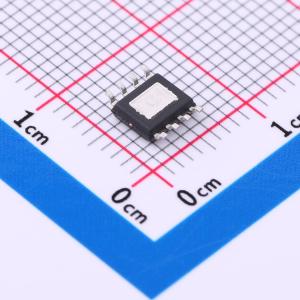

温馨提醒：图片仅供参考，商品以实物为准
TMI32560
降压型 6A 4.5V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI32560 是一款高效 600kHz 同步降压 DC-DC 转换器,支持 4.5V 至 18V 的宽输入电压范围,最大输出电流可达 6A。采用恒定导通时间 (COT) 控制模式,集成低导通电阻的高侧和低侧 MOSFET,实现快速瞬态响应和紧凑设计。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI32560
- 商品编号
- C5259204
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 340uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI32560是一款高效的600kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，能够提供高达6A的电流。TMI32560集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。600kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，并在稳态下强制PWM工作，以实现高压降压应用的快速瞬态响应。 TMI32560所需的标准外部元件数量极少，且采用符合RoHS标准的ESOP8封装。
商品特性
- 40mΩ/25mΩ低RDS(ON)内部FET
- 强制PWM工作模式
- 宽输入电压范围：4.5V至18V
- 反馈电压精度0.765V ±1.5%
- 600kHz开关频率
- 高达6A输出电流
- COT控制实现快速瞬态响应
- 轻载时的节能模式
- 集成内部补偿
- 使用低ESR陶瓷输出电容时稳定
- 具有打嗝模式的过流保护
- 热关断
- 浪涌电流限制和软启动
- 内置输入过压保护
- 采用ESOP8封装
应用领域
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
