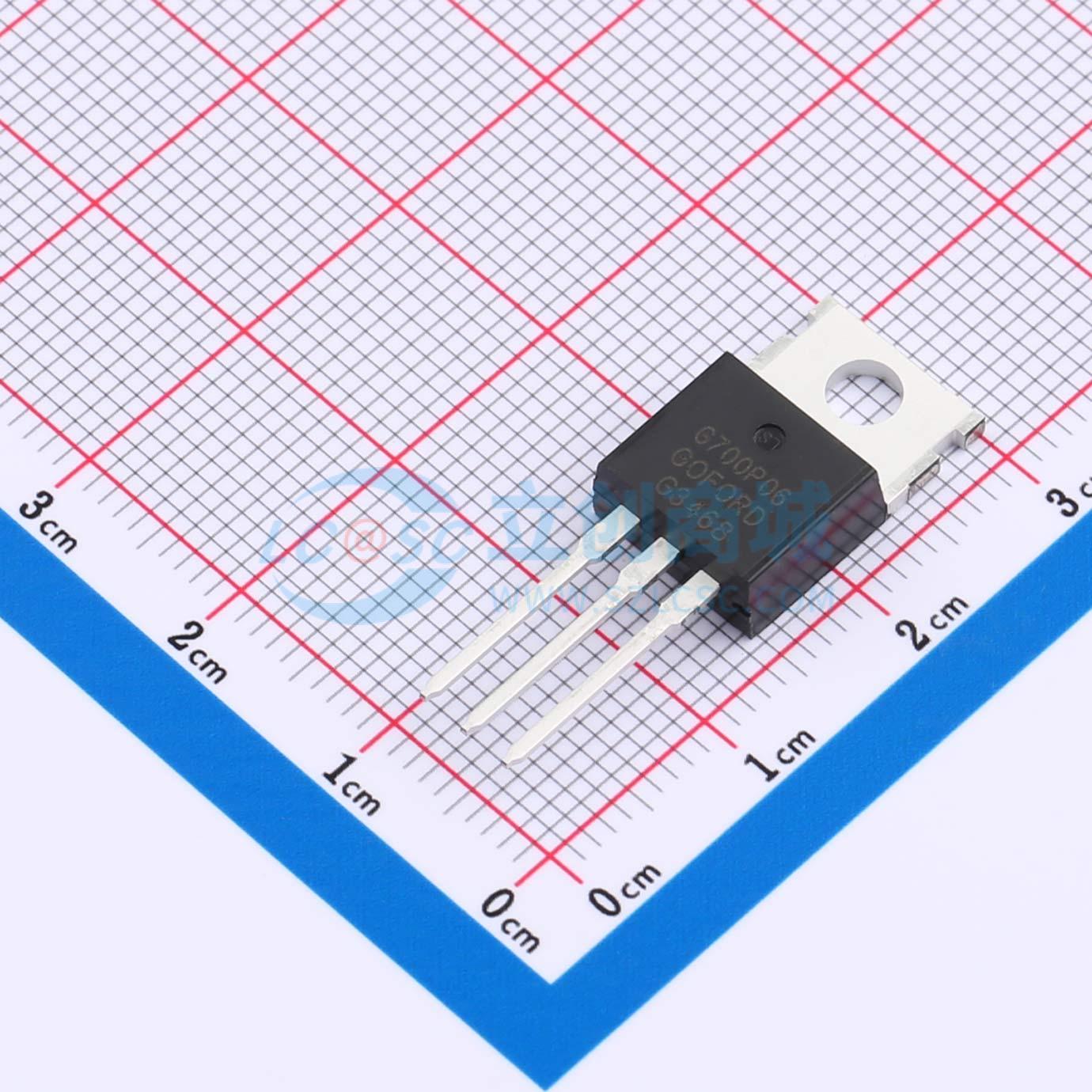

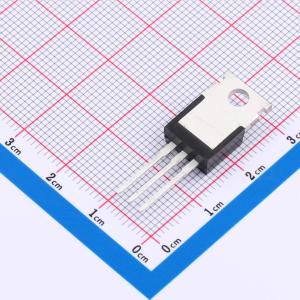

G700P06T
1个P沟道 耐压:60V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻 (RDS(ON)) 和低栅极电荷。可用于各种应用。
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- G700P06T
- 商品编号
- C5258967
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 70mΩ@10V,4A | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 1.428nF@30V | |
| 反向传输电容(Crss) | 60pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 64pF |
商品概述
G7P03D2采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷，适用于多种应用。
商品特性
- 漏源电压VDS：-30V
- 漏极电流ID（栅源电压VGS = -10V时）：-7A
- 导通电阻RDS(ON)（栅源电压VGS = -10V时）：< 20.5 mΩ
- 导通电阻RDS(ON)（栅源电压VGS = -4.5V时）：< 26 mΩ
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 开关电源（SMPS）或LED驱动器中的同步整流
- 不间断电源（UPS）
- 电机控制
- 电池管理系统（BMS）
- 高频电路
