温馨提醒：图片仅供参考，商品以实物为准

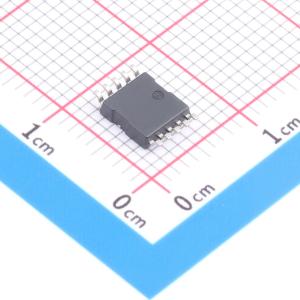

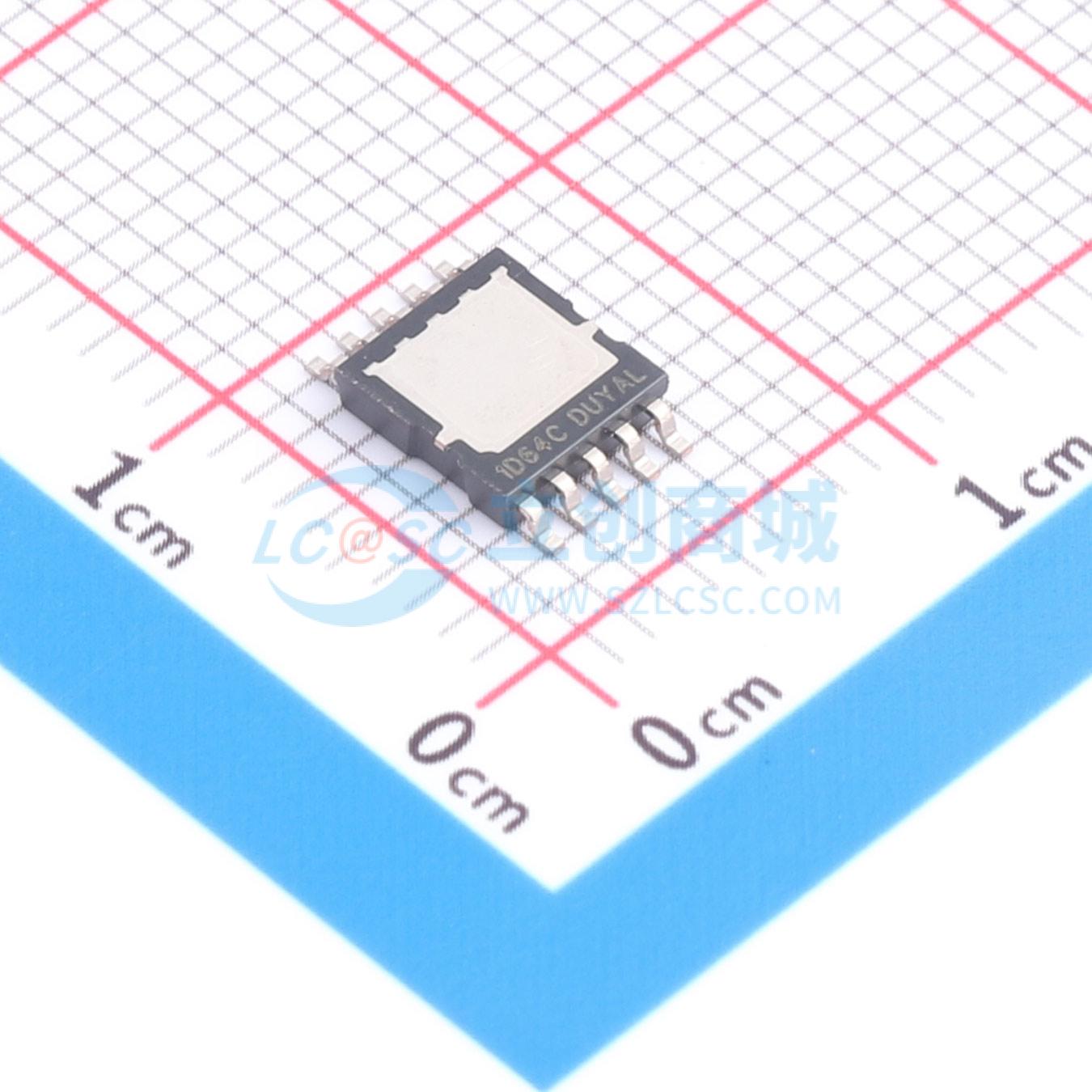

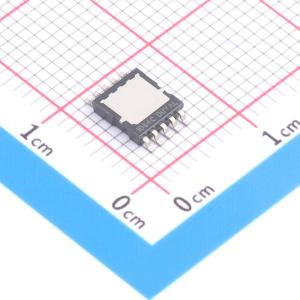

NVMJST1D6N04CTXG
1个N沟道 耐压:40V
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVMJST1D6N04CTXG
- 商品编号
- C5208906
- 商品封装
- LFPAK-10(7.5x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 314A | |
| 导通电阻(RDS(on)) | 1.65mΩ@10V | |
| 耗散功率(Pd) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss) | 3.3nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
SUPERFET V MOSFET FRFET系列优化了体二极管的性能特性。这有助于在应用中减少元件数量，提高应用的性能和可靠性，尤其是在使用软开关拓扑时。
商品特性
- 小尺寸(5x7 mm),适用于紧凑设计
- 低导通电阻RDS(on),以最小化传导损耗
- 低栅极电荷QG和电容,以最小化驱动损耗
- TCPAK57 5x7顶部散热封装
- 通过AEC-Q101认证,可提供生产件批准程序(PPAP)文件
- 这些器件无铅、无卤素/无溴化阻燃剂(BFR),符合RoHS标准
应用领域
- 电动汽车车载充电器
- 电动汽车主电池DC/DC转换器
