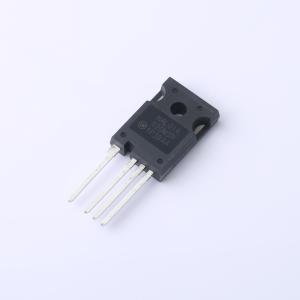

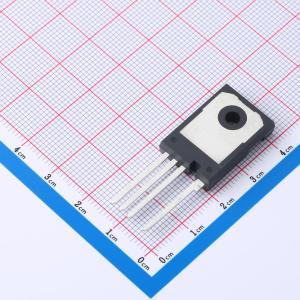

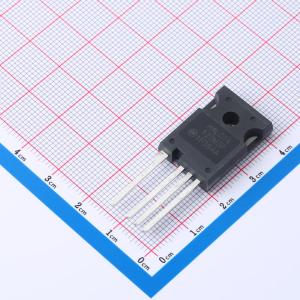

NTH4L014N120M3P
NTH4L014N120M3P
- 描述
- 碳化硅
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTH4L014N120M3P
- 商品编号
- C5209032
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 8.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 127A | |
| 耗散功率(Pd) | 343W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 329nC | |
| 输入电容(Ciss) | 6.23nF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | -55℃~+175℃ | |
| 导通电阻(RDS(on)) | 14mΩ@18V |
商品特性
- Typ. RDS(on) = 14 mΩ @ VGS = 18 V
- 低开关损耗（Typ. EON 1308 μJ at 74 A, 800 V）
- 100% 雪崩测试
- 这些器件符合 RoHS 标准
应用领域
- 太阳能逆变器
- 电动汽车充电站
- UPS（不间断电源）
- 储能系统
- SMPS（开关电源）
