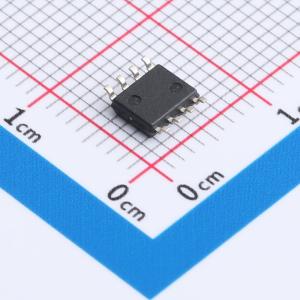

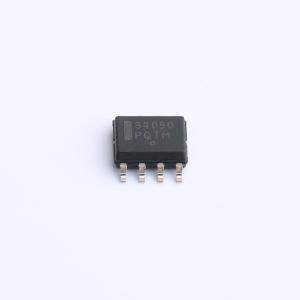

温馨提醒：图片仅供参考，商品以实物为准

NCV84090DR2G

Self Protected Very Low Iq High Side Driver with Analog Current Sense

品牌名称: onsemi(安森美)
商品型号: NCV84090DR2G
商品编号: C5209049
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

NCV84090是一款全保护单通道高端驱动器，可用于切换各种负载，如灯泡、电磁阀和其他执行器。该器件集成了先进的保护功能，例如主动浪涌电流管理、带自动重启的过温关断以及过电压主动钳位。专用的电流检测引脚提供了输出的高精度模拟电流监测以及故障指示，包括对VD短路、对地短路、开路负载检测（在ON和OFF状态下）。一个主动高的电流检测使能引脚允许启用所有诊断和电流检测功能。

商品特性

带浪涌电流管理的短路保护
CMOS（3 V / 5 V）兼容控制输入
极低待机电流
极低电流检测泄漏
比例负载电流检测
电流检测使能
- 关断状态开路检测
- 输出对VD短路检测
- 过载和对地短路指示
热关断并自动重启
欠压关断
集成电感切换箝位
失地和失VD保护
ESD保护
通过外部元件实现反向电池保护
AEC-Q100 Grade 1认证并具备PPAP能力
该设备为无铅设备

应用领域

切换各种阻性、感性和容性负载
可以替代机电继电器和分立电路
汽车/工业

数据手册PDF

放大查看下载PDF

交货周期

订货99-101个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	24A
	工作电压	4V~28V
	导通电阻	90mΩ
	工作温度	-40℃~+150℃
