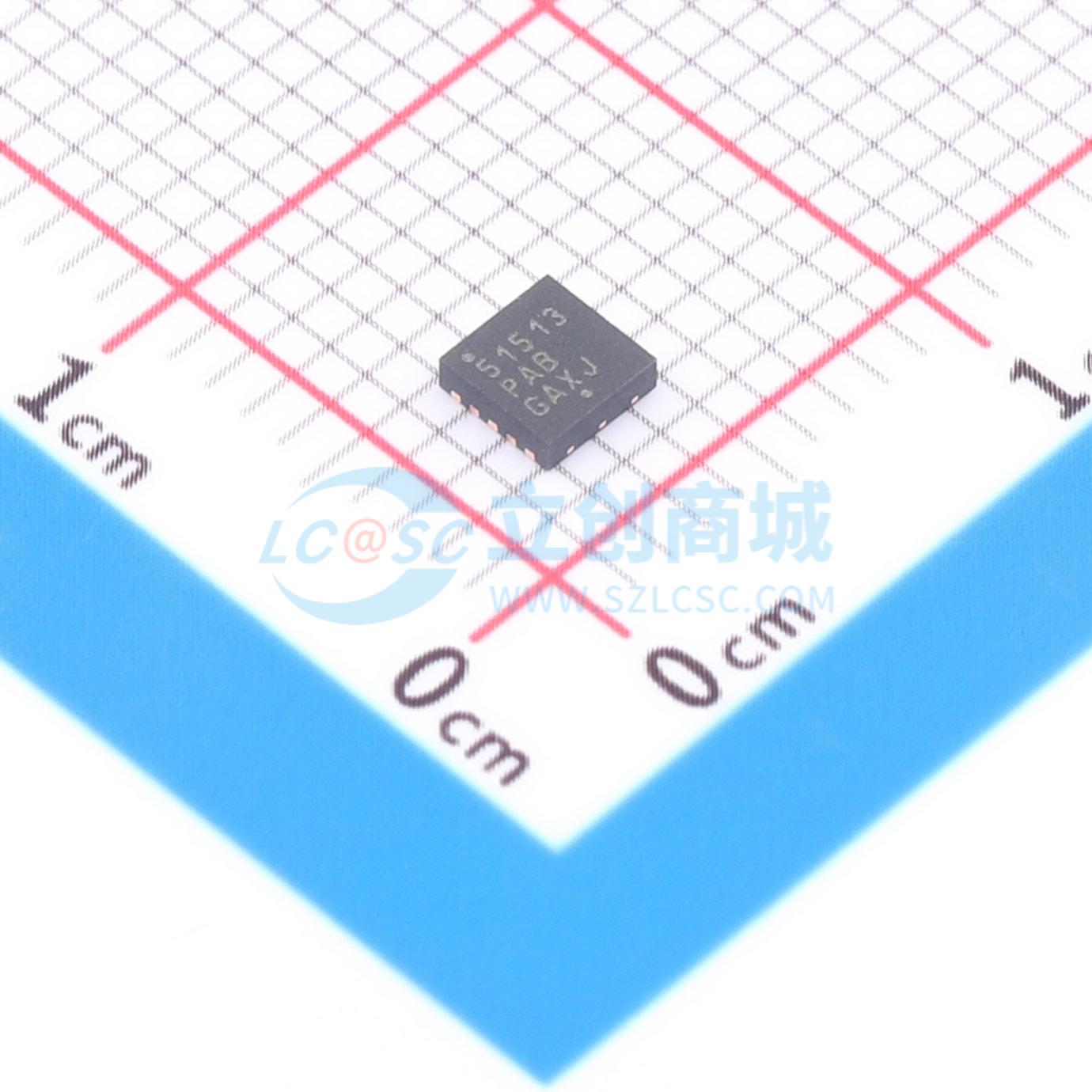

NCP51513ABMNTWG实物图

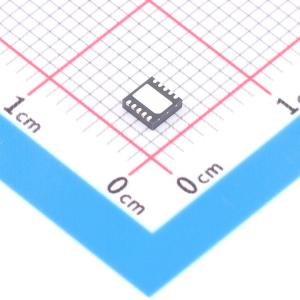

  • NCP51513ABMNTWG商品缩略图
  • NCP51513ABMNTWG商品缩略图
  • NCP51513ABMNTWG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCP51513ABMNTWG

NCP51513ABMNTWG

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
onsemi(安森美)
商品型号
NCP51513ABMNTWG
商品编号
C5209115
商品封装
DFN-10(3x3)​
包装方式
编带
商品毛重
0.11克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)3A
拉电流(IOH)2A
工作电压8V~19V
上升时间(tr)9ns
下降时间(tf)7ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)-
功能特性使能关断;交错导通保护;死区时间控制

商品概述

NCP51513是一款130 V半桥驱动器,具备高驱动电流能力,适用于DC-DC电源和逆变器。NCP51513在高频工作时具有同类最佳的传播延迟、低静态电流和低开关电流。 该器件专为高频高效电源而设计。NCP51513有两种传播延迟版本。带滤波器版本的典型传播延迟为50 ns,不带滤波器版本的典型传播延迟为20 ns。内部80 ns死区时间和互锁功能可保护输出MOSFET免受直通导通事件影响。使能功能提供了额外的系统灵活性,并有助于降低功耗。

商品特性

  • 高电压范围:最高130 V
  • dV/dt抗扰度:最高50 V/ns
  • 输出源/灌电流能力:2.0 A / 3.0 A
  • 1 nF负载下的上升/下降时间:9 ns / 7 ns
  • 独立逻辑输入:兼容3.3 V和5 V
  • 使能输入
  • 传播延迟:A版本50 ns,B版本20 ns
  • 输入滤波器时间:A版本30 ns,B版本无滤波器
  • 内部固定80 ns死区时间
  • 输入直通导通预防
  • 扩展允许的负桥引脚电压摆幅至 -10 V
  • 两通道间匹配的传播延迟:最大11 ns
  • 两通道独立欠压锁定(UVLO)
  • 这是一款无铅器件

应用领域

  • 半桥和全桥转换器
  • DC-AC逆变器
  • 电机驱动器
  • 同步降压

数据手册PDF
