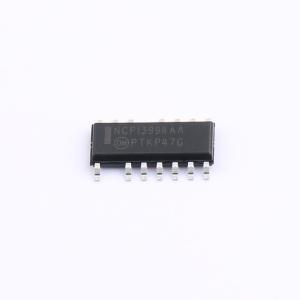

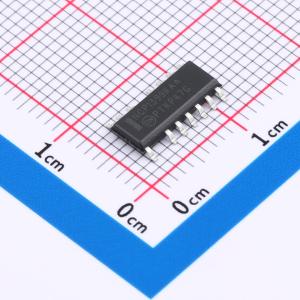

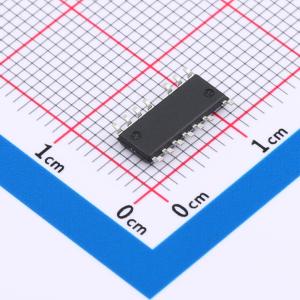

温馨提醒：图片仅供参考，商品以实物为准

NCP13994AADR2G

Current Mode Resonant Controller with Integrated High Voltage Drivers,High Performance,Active X2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP13994是一款用于半桥谐振转换器的高性能电流模式控制器。该控制器集成了700 V栅极驱动器，简化了布局并减少了外部元件数量。内置的欠压输入功能便于该控制器在所有应用中使用。在需要PFC前级的应用中，NCP13994具备一个专用输出，用于驱动PFC控制器。这一特性与静音跳跃模式技术相结合，进一步提高了整个应用的轻载效率。NCP13994提供了一系列保护功能，确保在任何应用中都能安全运行。这些保护功能包括：过载保护、过流保护（防止硬开关周期）、欠压检测、线路欠压、线路过压保护（OVP）、X2电容放电、光耦开路检测、自动死区时间调整、过压（OVP）和过温（OTP）保护。
品牌名称: onsemi(安森美)
商品型号: NCP13994AADR2G
商品编号: C5209117
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

	属性	参数值
	拓扑结构	半桥式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-50℃~+150℃@(Tj)
	反馈方式	副边反馈

商品概述

NCP13994是一款用于半桥谐振转换器的高性能电流模式控制器。该控制器集成了700 V栅极驱动器，简化了布局并减少了外部元件数量。内置的欠压输入功能便于该控制器在所有应用中使用。在需要PFC前级的应用中，NCP13994具备一个专用输出，用于驱动PFC控制器。这一特性与静音跳跃模式技术相结合，进一步提高了整个应用的轻载效率。NCP13994提供了一系列保护功能，确保在任何应用中都能安全运行。这些保护功能包括：过载保护、过流保护（防止硬开关周期）、欠压检测、线路欠压、线路过压保护（OVP）、X2电容放电、光耦开路检测、自动死区时间调整、过压（OVP）和过温（OTP）保护。

商品特性

高端驱动器的工作范围高达700 V
高压启动电流源的工作范围高达700 V
线路欠压和过压保护
X2电容放电功能
钳位输出驱动器
最高30 V电源
20 kHz至750 kHz的高频运行
电流模式控制方案
具有最大死区时间钳位的自动死区时间
增强的启动序列，实现快速谐振槽稳定
轻载运行模式，提高效率
静音跳跃运行模式，最小化变压器声学噪声
关断模式运行，实现极低的空载功耗
锁存或自动恢复式过载保护
带电流降低功能的锁存或自动恢复式输出短路保护
用于严重故障条件（如过压或过温）的锁存输入
失谐开关保护
开环反馈保护
精确的欠压保护
根据负载条件进行PFC级运行控制
极低泄漏电流的启动电流源
关断模式或故障模式下的动态自供电（DSS）运行
引脚到相邻引脚/引脚开路故障安全保护
这是一款无铅器件

应用领域

适配器和离线电池充电器
平板显示器电源转换器
计算机电源
工业和医疗电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~30V
	开关频率	20kHz~750kHz
	晶体管耐压	700V
