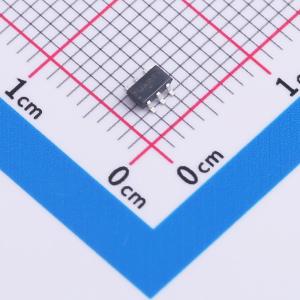

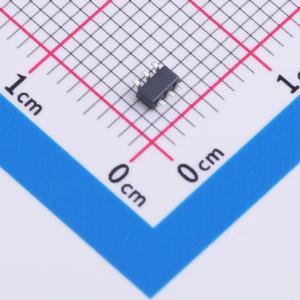

温馨提醒：图片仅供参考，商品以实物为准

NCP4307WASNT1G

Secondary Side Synchronous Rectification Driver with Dual Supply

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP4307是一款高性能驱动器，专为控制开关模式电源中的同步整流MOSFET而设计。凭借其高性能驱动器和多功能性，它可用于各种拓扑结构，如DCM或CCM反激、准谐振反激和正激。内部最小关断时间和导通时间消隐期有助于抑制由PCB布局和其他寄生元件引起的振铃。自同步功能确保了SR系统可靠且无噪声运行。NCP4307还采用驱动器与MOSFET的开尔文连接，以在满载时实现高效运行，并采用轻载检测架构，以在轻载时实现高效率。精确的关断阈值、极短的关断延迟时间和高灌电流能力使同步整流MOSFET的导通时间达到最长，从而实现开关模式电源的最高效率。自供电能力使NCP4307可用于高端配置和/或无辅助绕组或其他电源的低输出电压开关模式电源。
品牌名称: onsemi(安森美)
商品型号: NCP4307WASNT1G
商品编号: C5209129
商品封装: TSOP-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CCM；QR；DCM
	反馈方式	副边反馈

商品概述

NCP4307是一款高性能驱动器，专为控制开关模式电源中的同步整流MOSFET而设计。凭借其高性能驱动器和多功能性，它可用于各种拓扑结构，如DCM或CCM反激、准谐振反激和正激。内部最小关断时间和导通时间消隐期有助于抑制由PCB布局和其他寄生元件引起的振铃。自同步功能确保了SR系统可靠且无噪声运行。NCP4307还采用驱动器与MOSFET的开尔文连接，以在满载时实现高效运行，并采用轻载检测架构，以在轻载时实现高效率。精确的关断阈值、极短的关断延迟时间和高灌电流能力使同步整流MOSFET的导通时间达到最长，从而实现开关模式电源的最高效率。自供电能力使NCP4307可用于高端配置和/或无辅助绕组或其他电源的低输出电压开关模式电源。

商品特性

用于反激应用的CCM、DCM和QR模式下同步整流器的独立控制
精确的真正次级零电流检测
从电流检测输入到驱动器的典型关断延迟为15 ns
坚固的电流检测引脚（最高200 V）
高端运行或低输出电压时的自供电能力
超快关断触发接口/禁用输入（10.5 ns）
带反向电流保护的内部最小导通时间
带振铃检测的内部最小关断时间
增强的稳健自同步能力
7 A / 2 A峰值灌电流/拉电流驱动能力
最高VCC = 35 V的工作电压范围
自动轻载禁用模式
无需外部元件或辅助绕组的高端运行能力
双VCC引脚选项可在宽输出电压范围应用中优化功耗
低启动和禁用电流消耗
TSOP6封装
这些是无铅器件

应用领域

笔记本电脑适配器
高功率密度AC/DC电源（手机充电器）
液晶电视
所有有高效率要求的开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	35V
	拓扑结构	反激式；正激式
