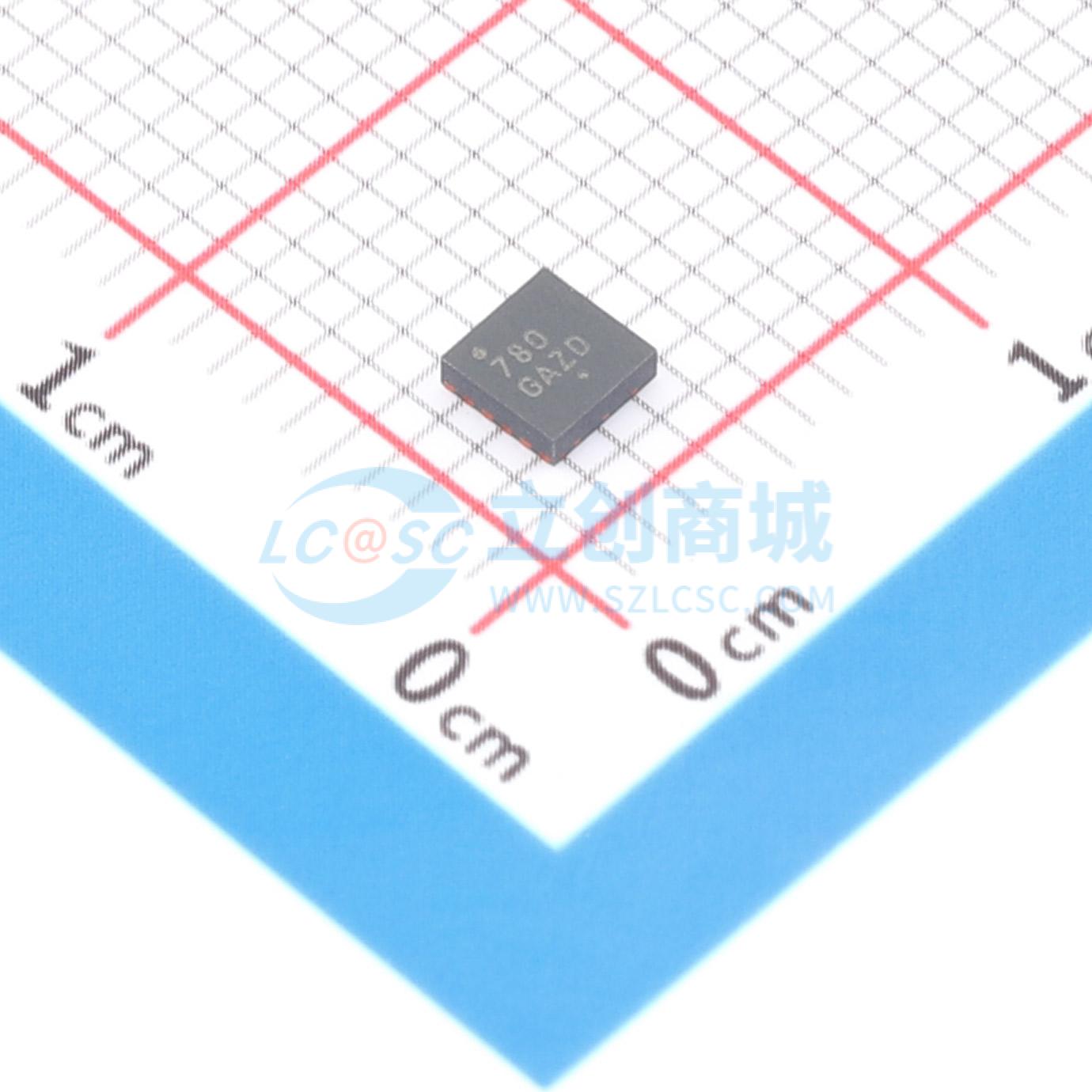

温馨提醒：图片仅供参考，商品以实物为准
NCP45780IMN24RTWG
Load Switch,Integrated,ecoSWITCH13.5mΩ,24V,7A,Fault Protection
- 描述
- 负载管理设备为高效电源域切换提供了减少组件和面积的解决方案，通过软启动实现浪涌电流限制。该设备将控制和驱动功能与背对背高性能低导通电阻功率MOSFET集成在单个封装中。这种经济高效的解决方案适用于反向电流应用以及USB Type-C和Type-C Power Delivery端口中使用的特定电源管理和断开功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP45780IMN24RTWG
- 商品编号
- C5209147
- 商品封装
- DFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 3V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | 16mΩ | |
| 功能特性 | 短路保护；过流保护；过温保护；欠压锁定；反向电流阻断；软启动；锁存保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCP45780 负载管理器件通过软启动限制浪涌电流，为高效电源域切换提供了一种减少元件数量和占用面积的解决方案。这些器件设计用于在单个封装中集成控制和驱动功能，并配备背对背高性能低导通电阻的功率MOSFET。这种成本效益高的解决方案非常适合反向电流应用以及USB Type-C和Type-C电源传输端口中使用的特定电源管理和断开功能。
高级控制器带电荷泵
- 集成低导通电阻的N沟道MOSFET
- 通过受控斜率实现软启动
- 可调斜率控制
- 带有电源良好输出的故障检测
- 过热关断和欠压锁定
- 短路保护和可调过流保护
- 反向电流保护
- 输入电压范围3V至24V
- 极低待机电流
典型应用
- USB Type-C电源传输
- 反向电流负载开关应用
- 笔记本电脑和平板电脑
- 电信、网络、医疗和工业设备
- 机顶盒、服务器和网关
- 热插拔设备和外设端口
应用领域
- USB Type-C Power Delivery
- 反向电流负载切换应用
- 笔记本电脑和平板电脑
- 电信、网络、医疗和工业设备
- 机顶盒、服务器和网关
- 热插拔设备和外围端口
