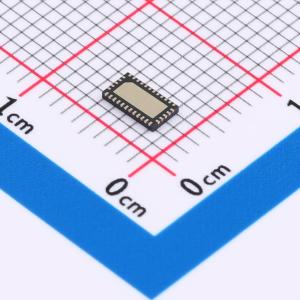

温馨提醒：图片仅供参考，商品以实物为准
NB7NPQ1404E2MMUTWG
3.3 V USB 3.2 10 Gbps 线性重驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能2端口线性重驱动器，设计用于支持5 Gbps和10 Gbps数据速率的USB 3.2应用。信号完整性会因PCB走线、传输电缆和符号间干扰（ISI）而下降。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB7NPQ1404E2MMUTWG
- 商品编号
- C5209218
- 商品封装
- UQFN-34(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.054667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 10Gbps | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
NB7NPQ1404E2M是一款高性能的2端口线性重驱动器，专为支持5 Gbps和10 Gbps数据速率的USB 3.2应用设计。信号完整性会因PCB走线、传输电缆以及码间干扰（ISI）而下降。NB7NPQ1404E2M通过在输入接收端启用不同级别的均衡，并在输出发送端进行平坦增益放大来补偿这些损耗。
NB7NPQ1404E2M为每个独立通道提供了可编程均衡和平坦增益，以优化在各种物理介质上的性能。
NB7NPQ1404E2M包含自动接收检测功能，可以确定输出是否处于激活状态。如果相应通道的信号检测器在一段时间内处于空闲状态，则接收检测环路将被激活。如果没有检测到负载，该通道将进入拔出模式；或者由于不活动而返回低功耗模式（休眠模式）。
NB7NPQ1404E2M采用2.5 x 4.5 x 0.55 mm UQFN34封装，并且指定在整个工业温度范围内工作，即-40℃至85℃。
商品特性
- 3.3 V ±0.3 V 电源
- 5 Gbps 和 10 Gbps 串行链路，带线性放大器
- 设备支持 USB 3.2 Gen2 和 Gen1
- 自动接收器检测
- 支持 USB-IF VCM 要求
- 集成输入和输出端接
- 引脚可调接收均衡和平坦增益
- 100 Ω 差分 CML I/O
- 自适应电源管理的自动休眠模式
- 支持热插拔
- ESD 保护 ±4 kV HBM
- 工作温度范围：工业级：-40°C 至 +85°C
- 封装：UQFN34，2.5 x 4.5 x 0.55 mm
- 本设备为无铅设备
应用领域
- USB3.2 Type-A 和 Type-C 信号路由
- 移动电话和平板电脑
- 计算机、笔记本和笔记簿
- 外部存储设备
- 泊车站和适配器
- 活动电缆，背板
- 游戏控制台，智能电视
