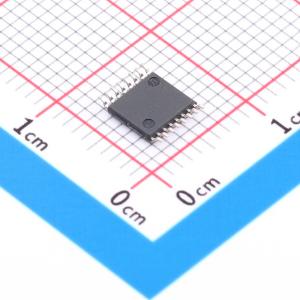

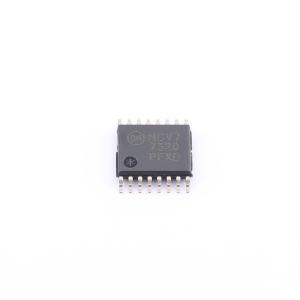

NCV77320DB0R2G

NCV77320是一款单芯片电感式位置传感器接口，与印刷电路板（PCB）结合，形成一个能准确测量角度或线性位置的系统。电感式传感器的工作原理基于互感。该芯片包含一个激励源，通过PCB上的初级线圈产生交流磁场，该磁场与转子相互耦合，转子进而在次级线圈中感应出电压。芯片测量这些电压，其大小取决于转子位置，从而可以测量位置。NCV77320包含3个接口：单端模拟输出、具有快速和慢速通道的SENT接口以及用于直接连接微控制器的SPI通道。模拟输出与电源电压成比例。NCV77320有多个故障检测电路。当检测到故障时，会设置故障标志并可供读取。如果使用模拟输出，OUT引脚将被设置为高阻态（HiZ），根据所装配的上拉或下拉电阻，其电压将接近地（GND）或电源电压（VCC）的故障带。为满足汽车功能安全要求，可以实现不同类型的拓扑结构，例如：两个具有独立电源的设备，集成电路（IC）之间没有电连接，每个IC驱动自己的激励线圈并测量自己的一组接收线圈；两个具有各自电源但共享一个连接到两个IC的激励线圈的设备。

• 集成数字信号处理器（DSP）位置计算，具有灵活的15点线性化功能
• 具备诊断功能，包括对缺线/错线的容错能力
• 可配置模拟输出或SENT输出
• 内置温度传感器
• 具有SPI看门狗功能
• 电源电压5V，可耐受 -15V至30V的电压，具有较强的鲁棒性
• 可与3.3V或5V的微控制器进行灵活的SPI操作
• 最大旋转速度为10800转/分钟
• 工作环境温度范围为 -40℃至150℃
• 根据汽车安全标准ISO26262开发
• 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

• 高达360°的角位置传感器，如踏板位置、节气门位置、底盘高度、执行器位置反馈等
• 线性位置传感器，如杠杆位置、线性执行器、液位传感器等
