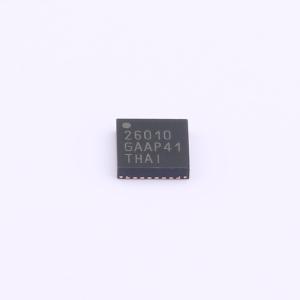

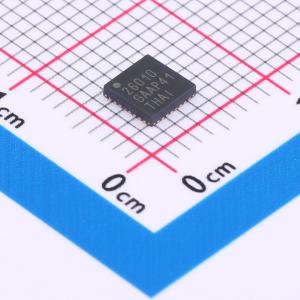

NCN26010XMNTXG

NCN26010设备是一款符合IEEE 802.3cg标准的以太网收发器，包括媒体访问控制器（MAC）、PLCA协调子层（RS）和专为工业多点以太网设计的10BASE-T1S PHY。它提供了通过单根非屏蔽双绞线发送和接收数据所需的所有物理层功能。NCN26010通过开放联盟MAC-PHY SPI协议与主机MCU通信。

NCN26010支持在共享介质（多点）网络段上运行，至少可连接长达25米的单根双绞线（UTP/STP）。它提供从机模式下的串行外设接口（SPI），允许使用标准现成的微控制器或其他SPI主机设备进行低引脚数连接。NCN26010在半双工模式下提供10 Mb/s的共享总线速度。

MAC-PHY的SPI协议符合开放联盟发布的规范。NCN26010可以本地配置以运行物理层碰撞避免（PLCA），根据环境条件支持至少8个节点在共享介质上运行。

PLCA在高网络负载下提高数据吞吐量，并提供以下额外优势：

• 使用循环仲裁方案授予节点传输机会，实现对介质的公平共享访问。
• 通过避免嵌入式MAC中的多次退避和重试事件，显著减少最大延迟。
• 防止“喋喋不休的问题”，因为单一站点只有在被授予传输机会时才能传输。

设备中集成的PLCA协调子层（PLCA RS）使连接的主机能够充分利用单根双绞线、共享介质上的无碰撞以太网通信。

集成的CSMA/CD 10 Mb/s MAC提供以下特性：

• 多MAC地址过滤
• 广播/组播过滤
• 混杂模式（无论类型或目标地址如何，接受任何帧）
• FCS生成/校验
• 统计/诊断计数器
• 状态报告
• 工厂提供的唯一MAC地址
• 8字节、16字节、32字节和64字节数据块
• “存储转发”和“直通”操作
• 受保护和未受保护的控制事务
• 4 kByte TX-缓冲区
• 4 kByte RX-缓冲区

NCN26010还实现了其他非标准特性：

• 增强噪声免疫PMA操作（ENI）
• 碰撞检测掩蔽
• PLCA优先模式
• PLCA协调器选择

NCN26010运行于单3.3 V电源。集成的晶体振荡电路允许使用外部CMOS振荡器、石英晶体或任何其他外部时钟源，只要其精度符合规格要求即可。

• 工业自动化
• 传感器接口
• 家居/建筑控制
• 安全和现场仪表
