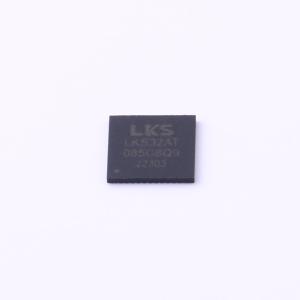

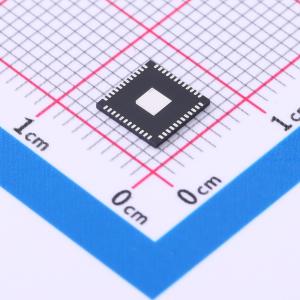

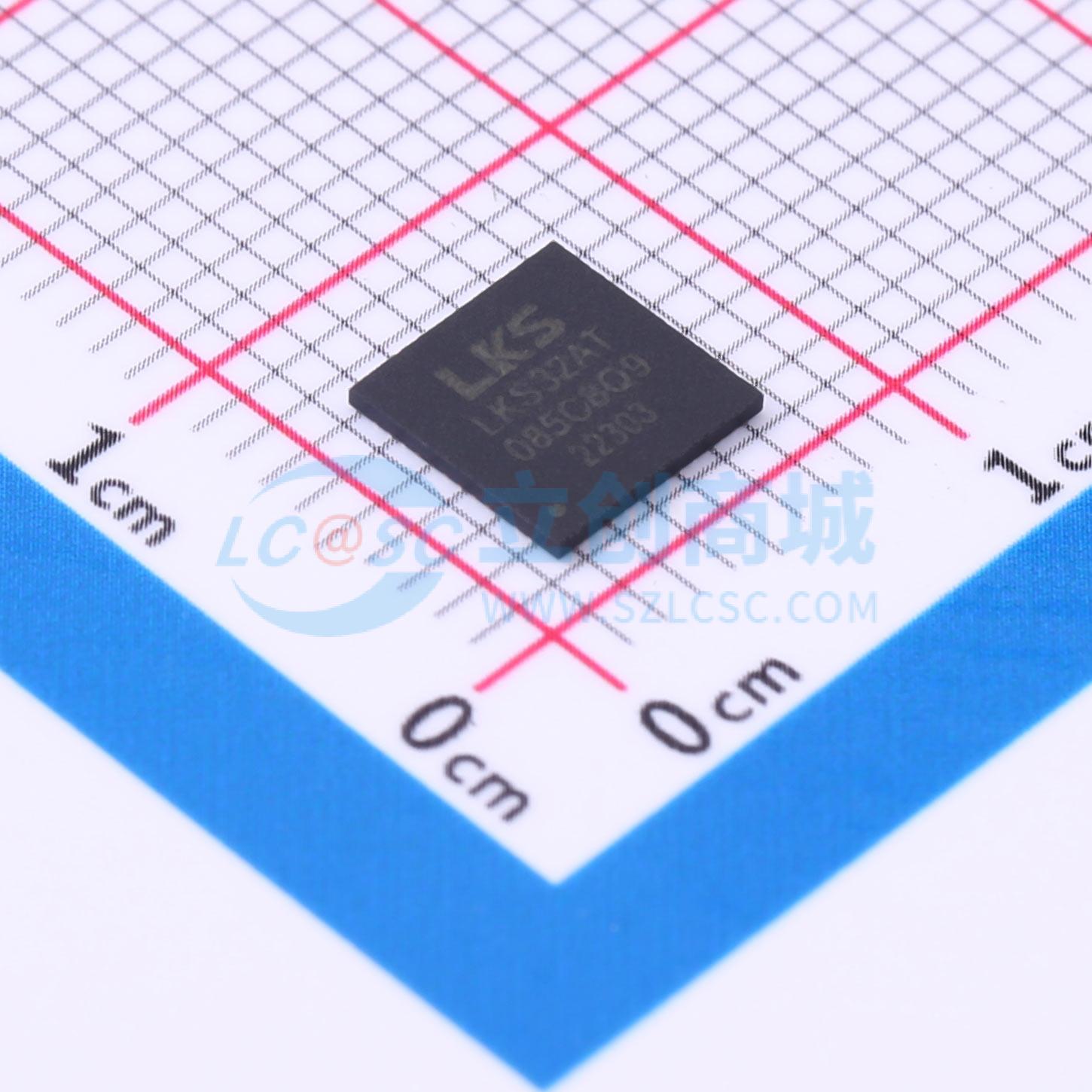

LKS32AT085C8Q9

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LKS32AT085 是集成32 位Cortex-M0 内核的车规级MCU，集成了常用电机控制系统所需要的所有模块。
品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS32AT085C8Q9
商品编号: C5209378
商品封装: QFN-48
包装方式: 托盘
商品毛重: 0.91克(g)

商品参数

商品概述

LKS32AT085 是集成32 位Cortex-M0 内核的车规级MCU，集成了常用电机控制系统所需要的所有模块。

商品特性

96MHz Cortex-M0 内核
集成自主指令集电机控制专用DSP
超低功耗休眠模式，低功耗休眠电流10uA
汽车级工作温度范围
超强抗静电和群脉冲能力
通过AEC-Q100 检测认证
内置4MHz 高精度RC 时钟， -40~105℃范围内精度在±1%之内，105~125℃范围内精度在±1.5%之内
内置低速32KHz 低速时钟，供低功耗模式使用
可外挂4MHz 外部晶振
内部PLL 可提供最高96MHz 时钟
两路UART
一路SPI，支持主从模式
一路IIC，支持主从模式
一路CAN(部分型号不带CAN)，建议使用外部晶振作为参考时钟
2 个通用16 位Timer，支持捕捉和边沿对齐PWM 功能
2 个通用32 位Timer，支持捕捉和边沿对齐PWM 功能；支持正交编码输入，CW/CCW 输入，脉冲+符号输入
电机控制专用PWM 模块，支持8 路PWM 输出，独立死区控制
Hall 信号专用接口，支持测速、去抖功能
硬件看门狗
最多4 组16bit GPIO。P0.0/P0.1/P1.0/P1.1 4 个GPIO 可以作为系统的唤醒源。P0.15~P0.0 共16 个GPIO 可以用作外部中断源输入
集成1 路12bit SAR ADC，同步双采样，3Msps 采样及转换速率，最多支持13 通道
集成4 路运算放大器，可设置为差分PGA 模式
集成两路比较器，可设置滞回模式
集成12bit DAC 数模转换器
内置±2℃温度传感器
内置1.2V 0.8%精度电压基准源
内置1 路低功耗LDO 和电源监测电路
集成高精度、低温飘高频RC 时钟
集成晶体起振电路
高可靠性、高集成度、最终产品体积小、节约BOM 成本
内部集成4 路高速运放和两路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
内部高速运放集成高压保护电路，可以允许高电压共模信号直接输入芯片，可以用最简单的电路拓扑实现MOSFET 电阻直接电流采样模式
应用专利技术使ADC 和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
整体控制电路简洁高效，抗干扰能力强，稳定可靠
单电源3.0V~5.5V 供电，确保了系统供电的通用性
支持IEC/UL60730 功能安全认证

应用领域

有感BLDC/无感BLDC/有感FOC/无感FOC 及步进电机、永磁同步、异步电机等控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	96MHz
	程序存储容量	64KB

	属性	参数值
	ADC(位数)	12bit
	DAC(位数)	12bit
	工作电压	2.2V~5.5V
