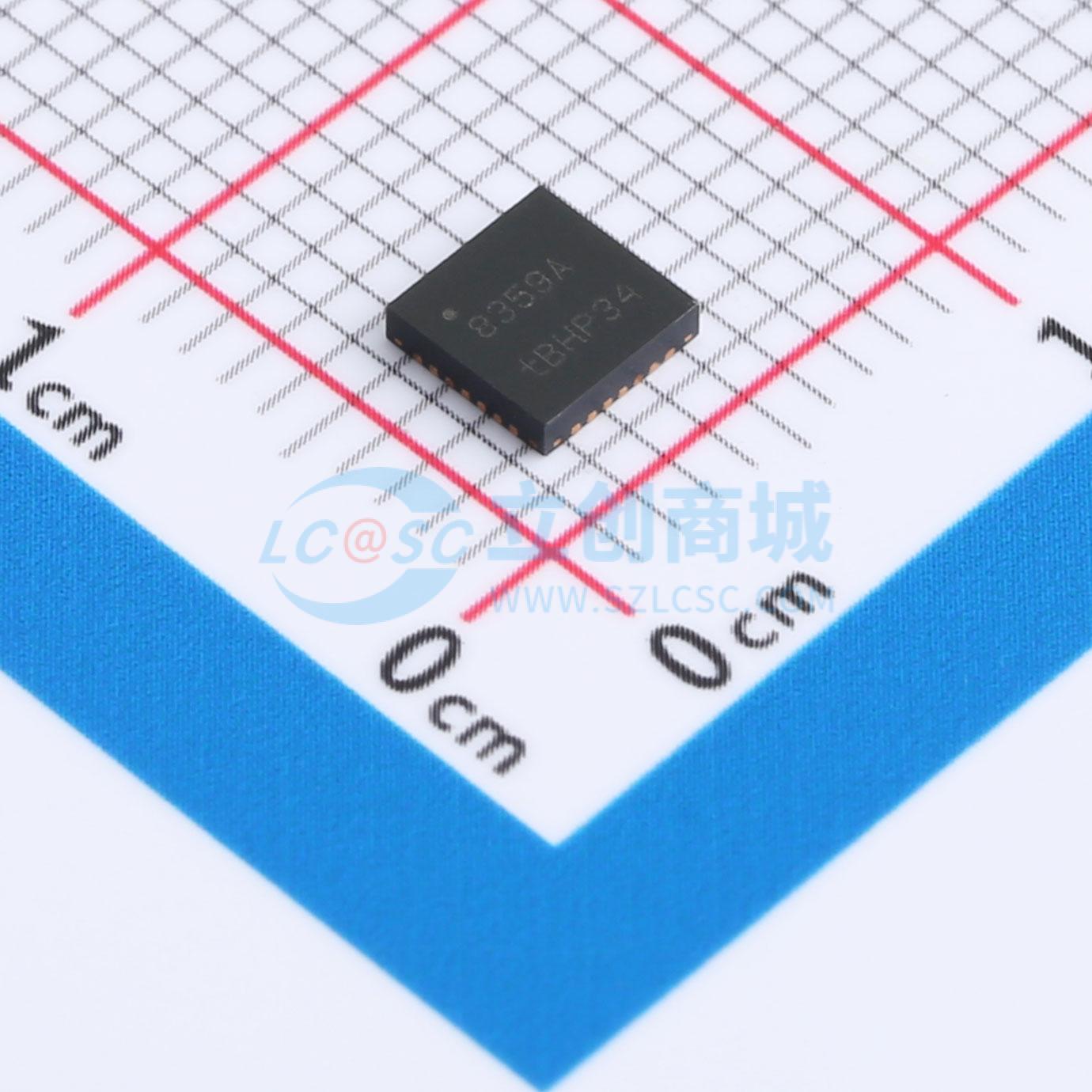

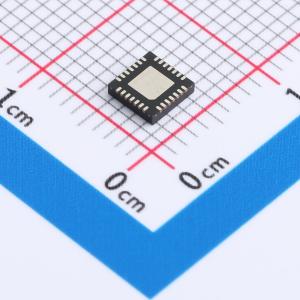

NCD83591MNTXG
A 3-phase,60V gate driver for motor control applications
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCD83591MNTXG
- 商品编号
- C5209308
- 商品封装
- QFN-28(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ |
商品概述
NCD83591是一款易于使用的多功能三相栅极驱动器，针对低物料清单成本进行了优化。较宽的工作电压范围使该器件非常适合5 V（最小值）至60 V（最大值）的工业和商业应用。
商品特性
- 工作电源电压范围为5 V至60 V，耐受电压范围为4 V至70 V
- 对功率FET进行恒流驱动，可在5 mA至250 mA范围内配置（通过VDRV引脚的输入电平进行16档设置）
- 内部生成栅极驱动电源电压
- 高端栅极和源极输出引脚可耐受 -12 V直流电压
- 具备栅极感应功能，用于防止交叉导通并优化死区时间
- 内置高增益带宽积通用放大器（用于电流感应，可外部配置）
- 内置电荷泵功能，支持直流静态驱动
- 强大的关断电流，防止自导通
- VDD（核心）电源丢失时，内部栅极下拉至地
- VM、VGL和VGH - VM具备欠压锁定功能
- 6路输入控制和使能信号，与5 V/3.3 V兼容
- 高达30 kHz的电机PWM，具备六路独立栅极控制模式
- 4 kV HBM和1 kV CDM静电放电保护
- 该器件为无铅器件
应用领域
- 电动工具
- 工业执行器和协作机器人
- 自动导引机器人
- 轻型移动设备（电动自行车、电动滑板车、悬浮滑板）
