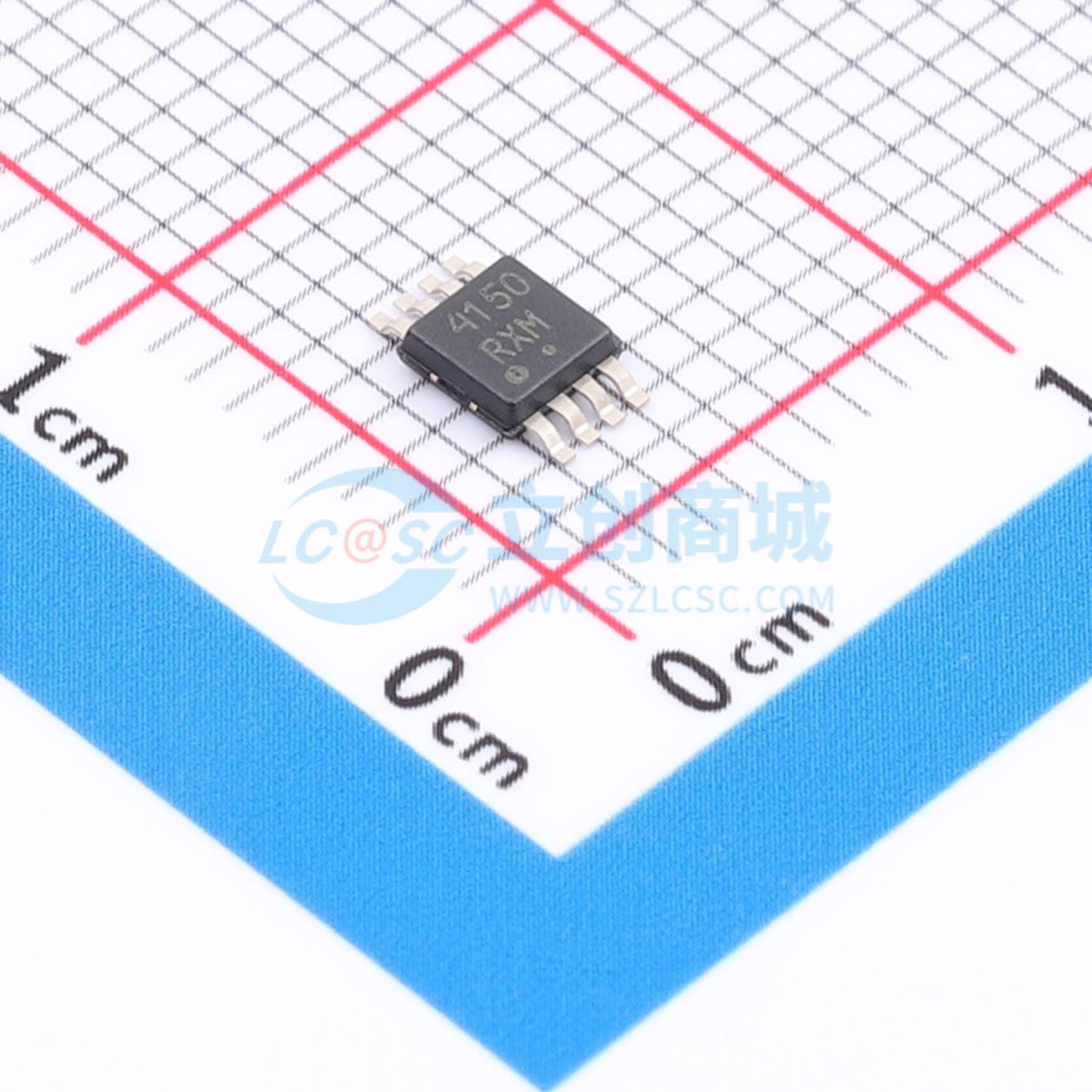

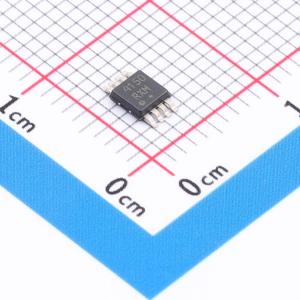

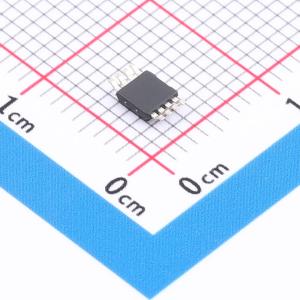

温馨提醒：图片仅供参考，商品以实物为准

NCS7041DM3G050R2G

Current Sense Amplifier,80V Common-Mode Voltage,Bidirectional

描述: 是高电压、高分辨率的电流检测放大器。具有14、20、50和100V/V的增益选项，在整个温度范围内最大增益误差为±0.3%。每个部件由一个前置放大器和缓冲器组成，可通过A1和A2引脚访问输出和输入，用于中间滤波网络或修改增益。这些部件在-6V至80V的输入共模电压范围内具有出色的共模抑制能力。可在各种应用中对检测电阻进行单向或双向电流测量。带有NCV前缀的产品适用于汽车应用，所有版本的工作温度范围为-40℃至150℃。
品牌名称: onsemi(安森美)
商品型号: NCS7041DM3G050R2G
商品编号: C5209256
商品封装: Micro8
包装方式: 编带
商品毛重: 0.117克(g)

商品参数

商品概述

NCS7041和NCV7041是高压、高分辨率的电流检测放大器。它们具有14、20、50和100 ΔV/V的增益选项，在整个温度范围内的最大增益误差为±0.3%。每个器件由一个前置放大器和缓冲器组成，可通过A1和A2引脚连接输出和输入，以便接入中间滤波网络或调整增益。这些器件在-6 V至80 V的输入共模电压范围内具有出色的共模抑制能力。NCS7041可在各种应用中对检测电阻进行单向或双向电流测量。带有NCV前缀的产品为汽车级器件。所有版本均适用于-40°C至150°C的扩展工作温度范围。

商品特性

增益带宽：100 kHz
输入失调电压：最大±300 μV
输入失调电压温漂：最大±3 μV/°C
增益误差：最大±0.3%
静态电流：典型值1.5 mA
电源电压：3 V至5.5 V
共模输入电压范围：-6 V至80 V
共模抑制比：最小85 dB
电源抑制比：最小75 dB
低通滤波器（1阶或2阶）
带有NCV前缀的产品适用于汽车及其他有特殊生产场地和变更控制要求的应用；符合AEC-Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅器件

应用领域

电信设备
电源设计
柴油喷射控制
汽车
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-6V~80V
	增益	50V/V
	带宽	100kHz
	输入偏置电流(Ib)	5nA
	输入失调电压(Vos)	100uV
	工作温度	-40℃~+150℃

	属性	参数值
	单电源	3V~5.5V
	静态电流(Iq)	1.5mA
	输出电流	50mA
	输入失调电压温漂(Vos TC)	3uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	105dB
	噪声密度(eN)	275nV/√Hz@1kHz
