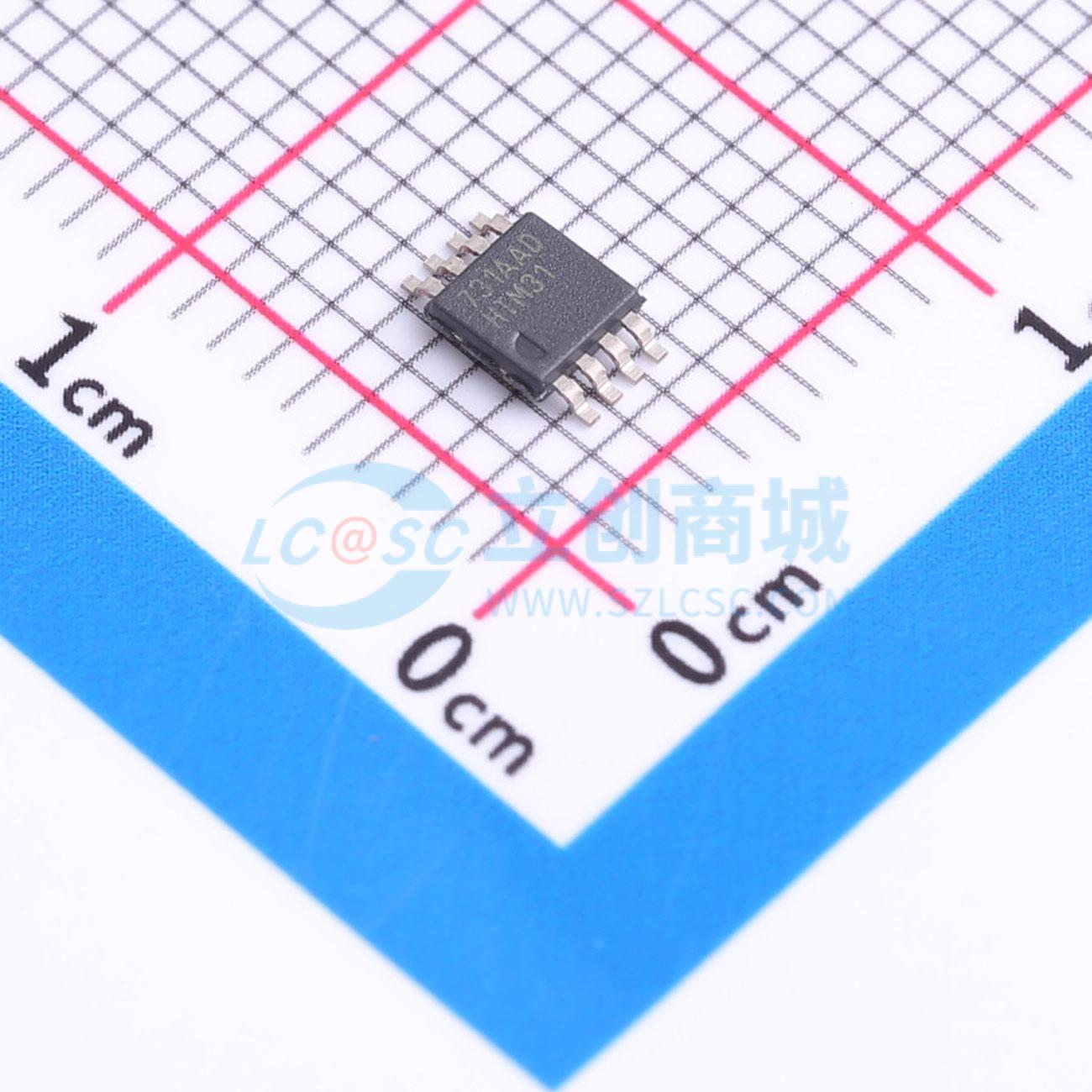

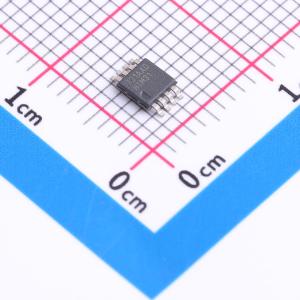

温馨提醒：图片仅供参考，商品以实物为准
NCP731ADNADJR2G
LDO Regulator,150mA,38V,8 ?Vrms Low Noise,with Enable and external Soft Start.
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP731器件具备独特的特性组合——极低噪声、低静态电流、快速瞬态响应以及较宽的输入和输出电压范围。NCP731是一款CMOS低压差（LDO）稳压器，其输入电压最高可达38 V，输出电流可达150 mA。极低的噪声（<8 μV_RMS）使该器件成为对系统性能而言纯净电压轨至关重要的应用的理想解决方案（为运算放大器、模数/数模转换器和其他精密模拟电路供电）
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP731ADNADJR2G
- 商品编号
- C5209182
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.124841克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 38V | |
| 输出电压 | 1.2V~35V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 80dB@(10Hz) | |
| 压差 | 450mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 48uA | |
| 噪声 | 8uVrms | |
| 特性 | 过流保护；带使能；软启动；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP731器件结合了多种独特特性——极低噪声、低静态电流、快速瞬态响应以及较宽的输入和输出电压范围。NCP731是一款CMOS LDO稳压器，设计用于最高38 V的输入电压和150 mA的输出电流。极低的噪声（<8 μVRMS）使该器件成为对系统性能而言，纯净电压轨至关重要的应用的理想解决方案（为运算放大器、模数/数模转换器和其他精密模拟电路供电）。 内部短路和过温保护功能可使器件在过载条件下免受损坏。
商品特性
- 工作输入电压范围：2.7 V至38 V
- 输出电压可调范围：1.2 V至35 V
- 固定输出电压版本：3.3 V和5.0 V（其他电压版本可按需提供）
- 极低噪声：8 μVRMS（10 Hz至100 kHz）
- 低静态电流：典型值48 μA
- 低关断电流：典型值100 nA
- 低压差：150 mA时典型值290 mV
- 输出电压精度±0.6%（25°C）
- 可编程软启动电路
- 使用1 μF小型陶瓷电容即可稳定工作
- 过流和热关断保护
- 采用Micro - 8 EP封装
- 器件无铅且符合RoHS标准
应用领域
- 为运算放大器、ADC、DAC和其他精密模拟电路及音频设备提供电源轨
- DC - DC转换器后置稳压和纹波滤波
- 测试与测量
- 工业仪表
- 计量
- 电池供电设备
