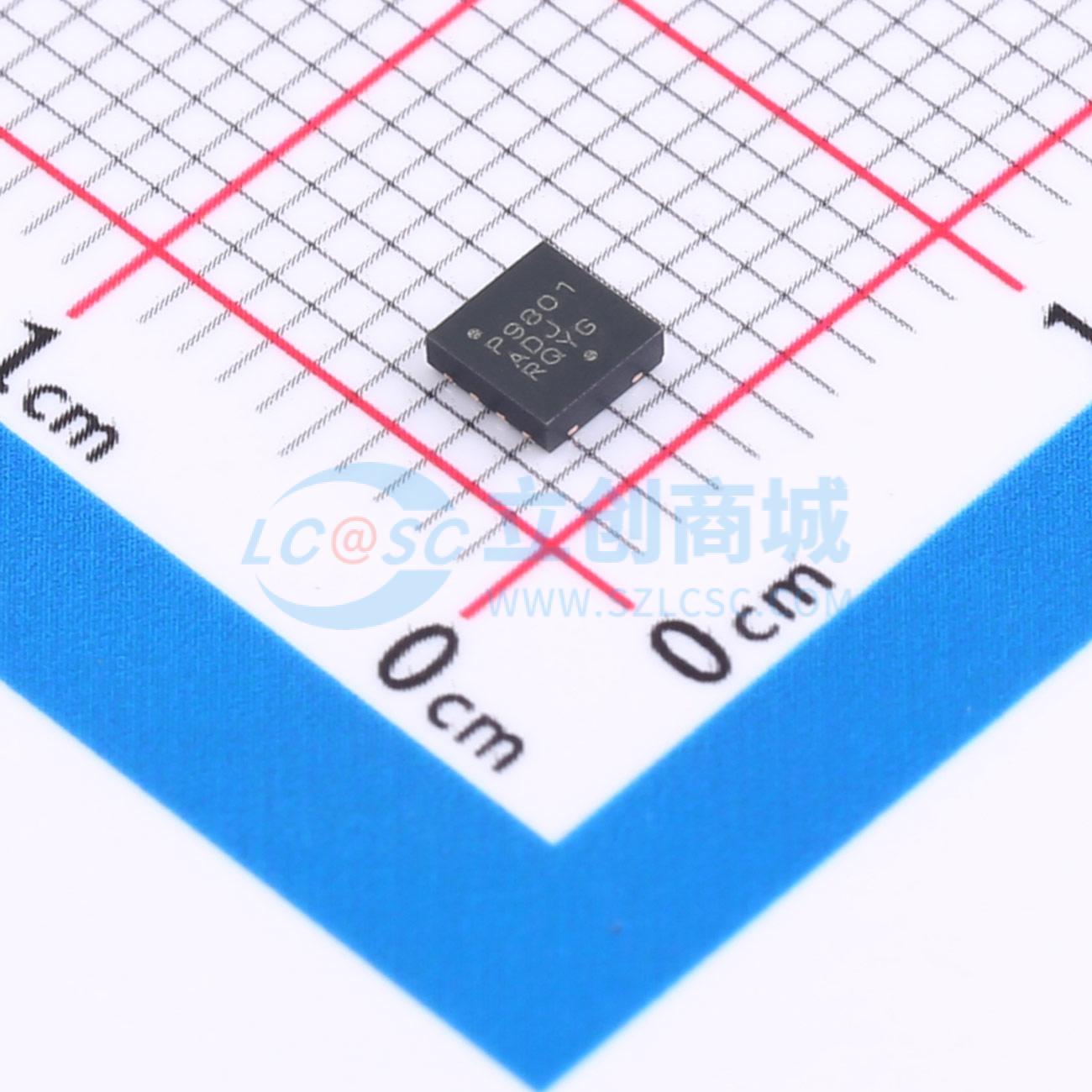

温馨提醒：图片仅供参考，商品以实物为准
NCP59801CMLADJTCG
LDO,1A,Low noise,High Accuracy with Power-Good amd VoutControlled slew rate
- 描述
- 是一款1A LDO，具有高电源抑制比（PSRR）、低噪声和低压差特性，带有电源良好（Power Good）开集电极输出。专为满足射频和敏感模拟电路的要求而设计，可提供低噪声、高PSRR和低静态电流，同时能够将输出电压调节至低至0.6V。该器件还具有出色的负载/线路瞬态响应。设计用于与4.7μF的输入和输出陶瓷电容器配合使用。有行业标准的DFNW8 0.65P（3mm×3mm）和WDFNW6 0.65P（2mm×2mm）封装可供选择。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP59801CMLADJTCG
- 商品编号
- C5209185
- 商品封装
- DFNW-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.216667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 85dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP59801是一款1A的LDO，属于下一代高电源抑制比（PSRR）、低噪声、低压差稳压器，具备电源正常开集电极输出功能。该器件旨在满足射频和敏感模拟电路的需求，可提供低噪声、高PSRR和低静态电流，同时能够将输出电压调节至低至0.6V。此外，该器件还具有出色的负载/线路瞬态响应。NCP59801设计为搭配4.7μF的输入和输出陶瓷电容工作。它有行业标准的DFNW8 0.65P（3mm x 3mm）和WDFNW6 0.65P（2mm x 2mm）封装可供选择。
商品特性
- 工作输入电压范围：1.6V至5.5V
- 提供固定电压选项：0.6V至5.0V
- 可调版本参考电压：0.6V
- 25℃时初始精度为±0.7%
- 负载和温度范围内精度为±1%
- 低静态电流，典型值35μA
- 关断电流，典型值0.1μA
- 极低压差：3.3V版本在1A时典型值为120mV
- 高PSRR：100mA、f = 1kHz时典型值为85dB
- 低噪声：10μVRMS（固定版本）
- 搭配4.7μF小尺寸陶瓷电容可稳定工作
- 输出电压压摆率可控，最低5mV / s
- 提供DFNW8（3mm x 3mm x 0.9mm，507AD封装）和WDFNW6（2mm x 2mm x 0.75mm，511DW封装）封装
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 通信系统
- 车载网络
- 远程信息处理、信息娱乐和仪表盘
- 通用汽车应用
