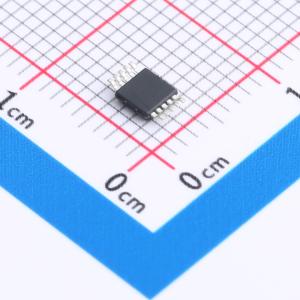

温馨提醒：图片仅供参考，商品以实物为准

NCV12711ADNR2G

固定频率峰值电流模式PWM控制器

描述: NCV12711是一款固定频率峰值电流模式PWM控制器,适用于单端电源转换拓扑。该器件在4V至45V的输入电压范围内工作,具有可编程振荡器、软启动、输入电压欠压锁定保护、过功率保护等功能。
品牌名称: onsemi(安森美)
商品型号: NCV12711ADNR2G
商品编号: C5209135
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.1675克(g)

商品参数

商品概述

NCV12711是一款固定频率峰值电流模式PWM控制器，具备实现单端电源转换器拓扑所需的所有功能。该器件在无需辅助绕组的情况下，可在4 V至45 V电压范围内工作，并能发挥其热性能。控制器包含一个可编程振荡器，工作频率范围为100 kHz至1 MHz，并集成了斜率补偿功能，以防止次谐波振荡。该控制器还具备可编程软启动、输入电压欠压锁定（UVLO）保护以及过功率保护（OPP）电路，当输入电压升高时，该电路可限制电路的总功率。UVLO引脚还设有一个关断比较器，允许外部信号禁用开关操作，使控制器进入低静态电流状态。片上运算放大器可用于实现原边调节转换器或非隔离式直流-直流转换器。 NCV12711具备一系列保护功能，包括具有平滑频率提升的逐周期峰值电流限制和基于定时器的过载保护。所有保护功能都会使器件进入低静态电流故障模式，并设有1秒的自动恢复周期，以便在故障条件消除后实现系统恢复。

商品特性

宽Vcc输入范围（4 - 45 V）
内部7.5 V稳压器
带可调斜率补偿的电流模式控制
空载条件下0%占空比运行
内部过功率保护
单电阻可编程振荡器 – 100 kHz至1 MHz
峰值电流和频率可调的软启动
带迟滞的可编程输入电压欠压锁定
用于外部禁用的关断阈值
带30 ms过载定时器的过载保护
内部运算放大器
具备1秒自动恢复周期的故障自动恢复模式
±1 A源/灌电流栅极驱动器
适用于汽车及其他有独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力

应用领域

电动汽车用单端反激式和正激式转换器
汽车4 - 45 V输入辅助电源直流/直流控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~40V
	输出电压	12V
	输出电流	1A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	60uA
	开关管(内置/外置)	-
	输出类型	固定
