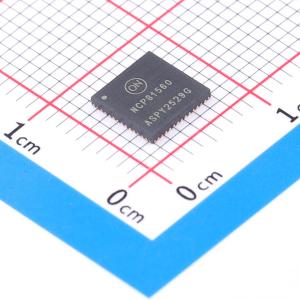

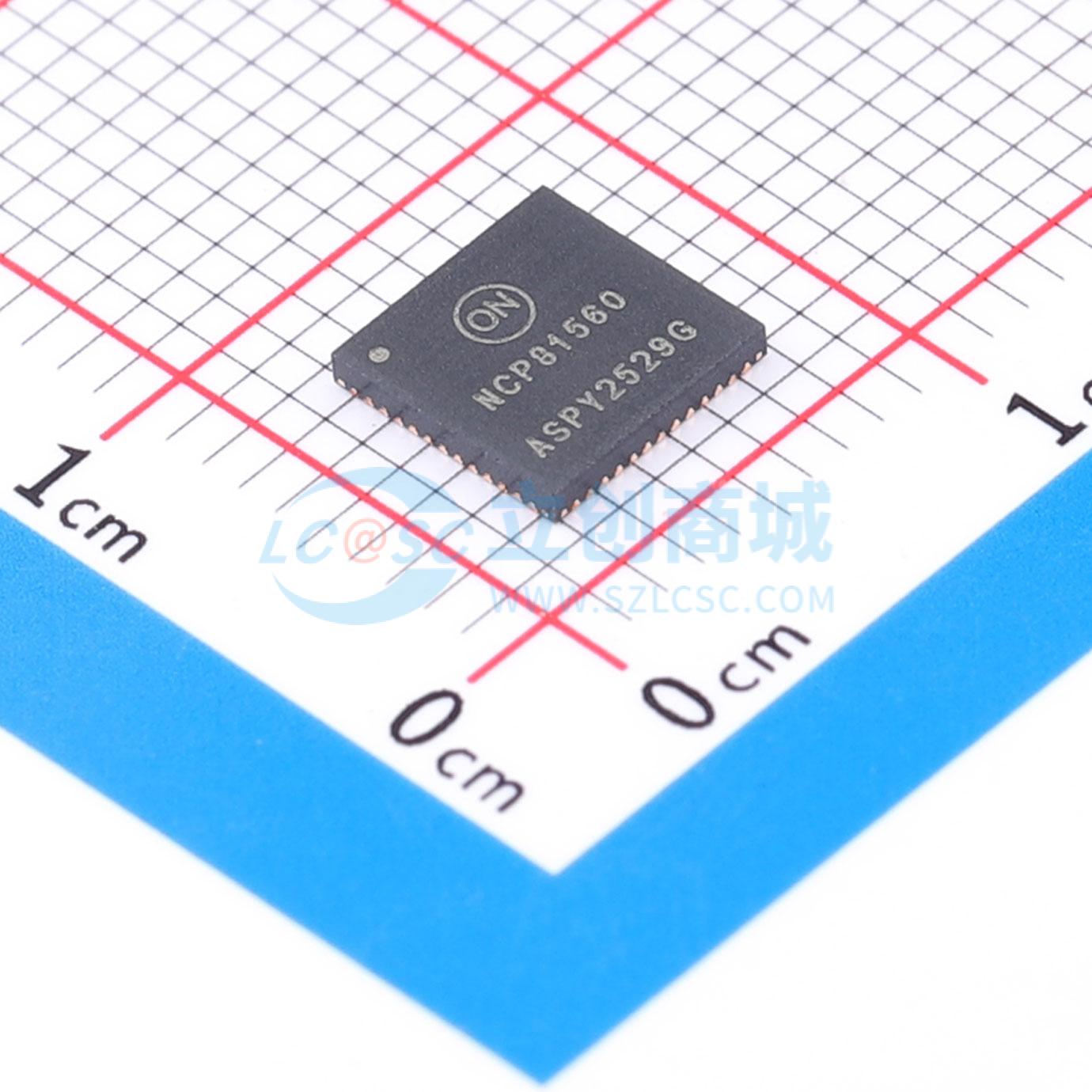

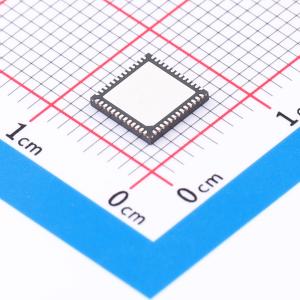

温馨提醒：图片仅供参考，商品以实物为准
NCP81560MNTXG
8 + 1相输出、带SVID接口的计算机CPU控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81560MNTXG
- 商品编号
- C5209133
- 商品封装
- QFN-52
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 4.75V~5.25V | |
| 开关频率 | 180kHz~1.17MHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 短路保护(SCP)；欠压锁定；消除音频噪音；可调限流；过压保护(OVP)；可调软启动；过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；CCM；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品特性
- 输入电压范围 4.5V 至 21V
- 支持启动至预充电负载，同时避免误过压保护
- 数字软启动斜坡
- 可调引导电压
- 高阻抗差分输出电压放大器
- 支持双VID表以兼容IMVP9.1
- 支持高电流扩展
- 动态基准注入
- 可编程输出电压转换速率
- 动态VID前馈
- 每相均配有差分电流检测放大器
- 可编程自适应电压定位
- 可调开关频率范围
- 数字稳定开关频率
- 支持超声工作模式
- 支持声学噪声抑制功能
- 支持VCCIN_AUX电流监测输入
- 符合英特尔IMVP9.1规范
- 采用电流模式双沿调制，以实现对瞬态负载的快速初始响应
- 无铅器件
应用领域
