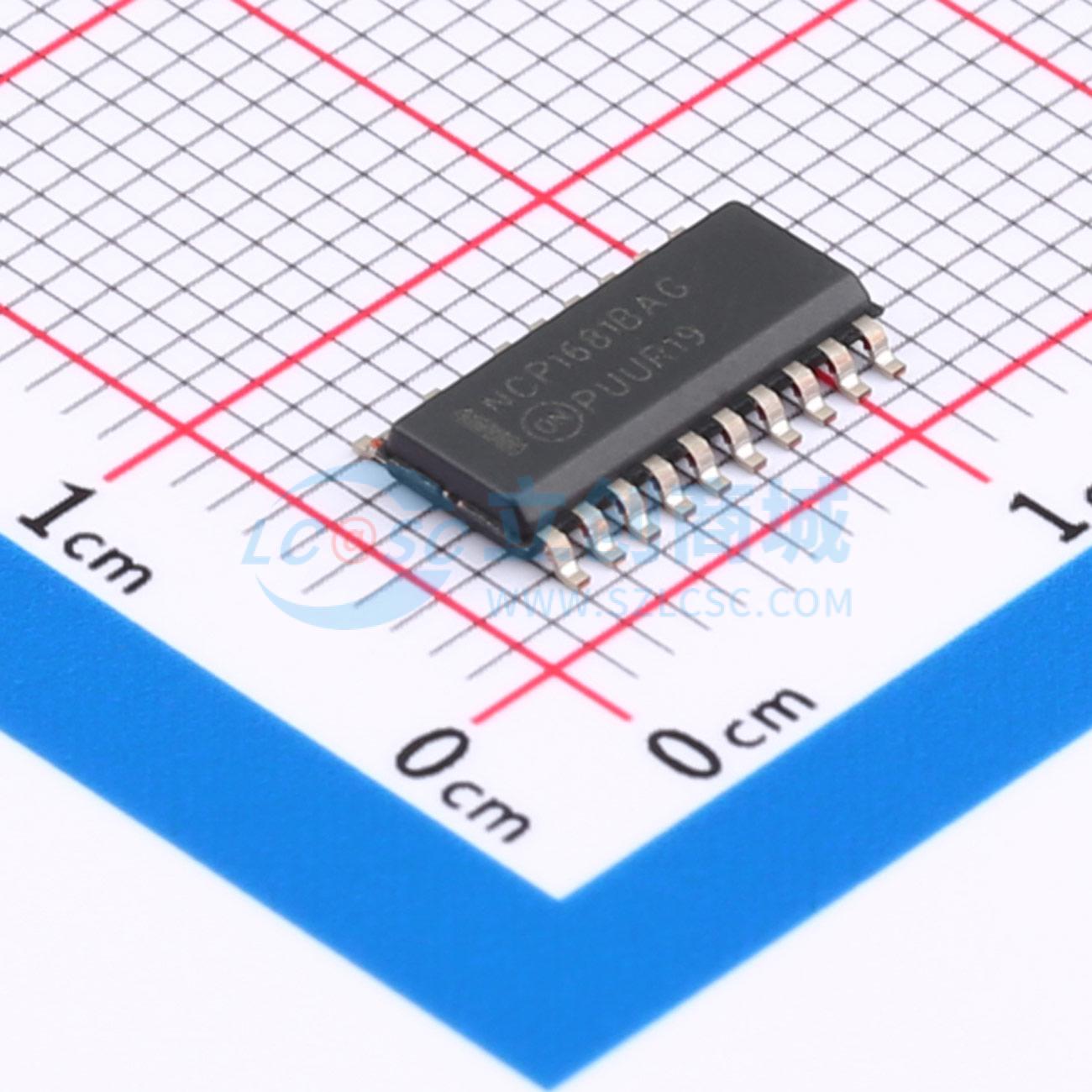

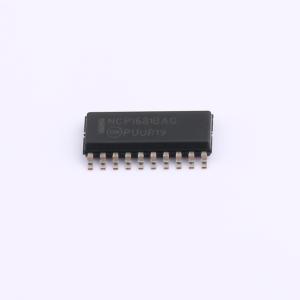

NCP1681BAD2R2G

Totem Pole Continuous Conduction Mode(CCM)/Multi-mode(CrM-CCM) Power Factor Correction Controller

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款PFC控制器IC，用于驱动无桥图腾柱PFC拓扑。无桥图腾柱PFC是一种功率因数校正架构，由一个以PWM开关频率驱动的快速开关支路和一个以交流线路频率运行的第二支路组成。这种拓扑消除了传统PFC电路输入处的二极管电桥，显著提高功率级效率。该控制器可配置为在连续导通模式（CCM）或多模式（CrM-CCM）下运行。
品牌名称: onsemi(安森美)
商品型号: NCP1681BAD2R2G
商品编号: C5209125
商品封装: SOIC-20-NB
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

参数完善中

商品概述

NCP1681是一款PFC控制器IC，旨在驱动无桥图腾柱PFC拓扑。无桥图腾柱PFC是一种功率因数校正架构，由一个以PWM开关频率驱动的快速开关支路和一个以交流线路频率运行的第二条支路组成。这种拓扑结构消除了传统PFC电路输入端的二极管桥，显著提高了功率级效率。该控制器可配置为在连续导通模式（CCM）或多模式（CrM/CCM）下运行。

商品特性

图腾柱PFC拓扑消除输入二极管桥
在高功率水平下实现连续导通模式（CCM）运行
可选多模式运行，高功率时采用CCM，中功率时采用CrM
不连续导通模式（DCM）下频率折返，最低频率为25 kHz
极轻负载条件下的跳周期模式
新型电流检测方案
数字电压环补偿
交流线路监测电路和交流相位检测
所有运行模式下接近单位功率因数
PFC正常指示
实现高效率和紧凑设计
针对高功率设计优化效率
跨功率水平优化性能
防止在可听范围内运行
符合能效监管标准
无需霍尔效应传感器的逐周期电流限制
简化设计并减少外部元件
允许与下游转换器通信以优化系统性能

应用领域

网络电源
游戏机电源
超高清电视电源
工业电源
