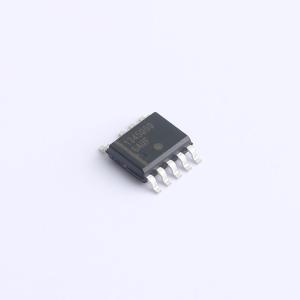

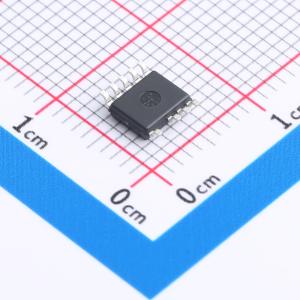

温馨提醒：图片仅供参考，商品以实物为准
NCP1345Q00D1R2G
Highly integrated quasi-resonant flyback controller for off-line USB-PD and USB Type-C power converters.
- 描述
- NCP1345是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式USB - PD和USB Type - C电源转换器。其双引脚VCC架构允许直接连接到辅助绕组，简化VCC管理，减少元件数量并提高性能。NCP1345还具备精确的基于初级侧的输出电流限制电路，以确保无论编程输出电压或铭牌输出功率如何，输出电流限制都保持恒定。准谐振（QR）电流模式反激级采用专有谷底锁定电路，确保稳定的谷底开关直至第6个谷底，然后过渡到频率折返模式以降低开关损耗。随着负载进一步降低，NCP1345进入跳周期模式以管理功率传输。为确保转换器的可靠性，NCP1345实现了多项关键保护功能，如内部欠压检测、无论输入电压如何的最大输出电流限制、通过专用引脚实现的锁存过压和支持NTC的过温保护，以及线路断开检测功能，可在线路断开时安全地对X2电容放电。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1345Q00D1R2G
- 商品编号
- C5209118
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~38V | |
| 耗散功率(Pd) | 450mW | |
| 晶体管耐压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | QR |
商品概述
NCP1345是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式USB - PD和USB Type - C电源转换器。其双引脚VCC架构允许直接连接到辅助绕组，简化VCC管理，减少元件数量并提高性能。 NCP1345还具备精确的基于初级侧的输出电流限制电路，以确保无论编程输出电压或铭牌输出功率如何，输出电流限制都保持恒定。 准谐振（QR）电流模式反激级采用专有谷底锁定电路，确保稳定的谷底开关直至第6个谷底，然后过渡到频率折返模式以降低开关损耗。随着负载进一步降低，NCP1345进入跳周期模式以管理功率传输。 为确保转换器的可靠性，NCP1345实现了多项关键保护功能，如内部欠压检测、无论输入电压如何的最大输出电流限制、通过专用引脚实现的锁存过压和支持NTC的过温保护，以及线路断开检测功能，可在线路断开时安全地对X2电容放电。
商品特性
- 集成带欠压检测的高压启动电路
- 集成X2电容放电功能
- 8 V至38 V的宽VCCL范围
- 用于连接高压辅助绕组的150 V VCCH引脚
- 36.5 V VCC过压保护
- 基于初级侧的恒定输出电流限制
- 用于检测绕组短路的异常过流故障保护
- 内部温度关断
- 带谷底锁定的谷底开关操作，实现无噪声运行
- 快速频率折返，快速降低开关频率
- 带输出电压补偿的跳周期模式
- 最小化空载功耗
- 频率抖动以降低EMI特性
- 锁存或自动恢复过载保护
- 可调过功率保护
- 固定/可调最大频率钳位
- 用于严重故障情况的故障引脚，兼容NTC实现过温保护
