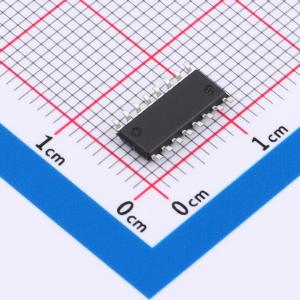

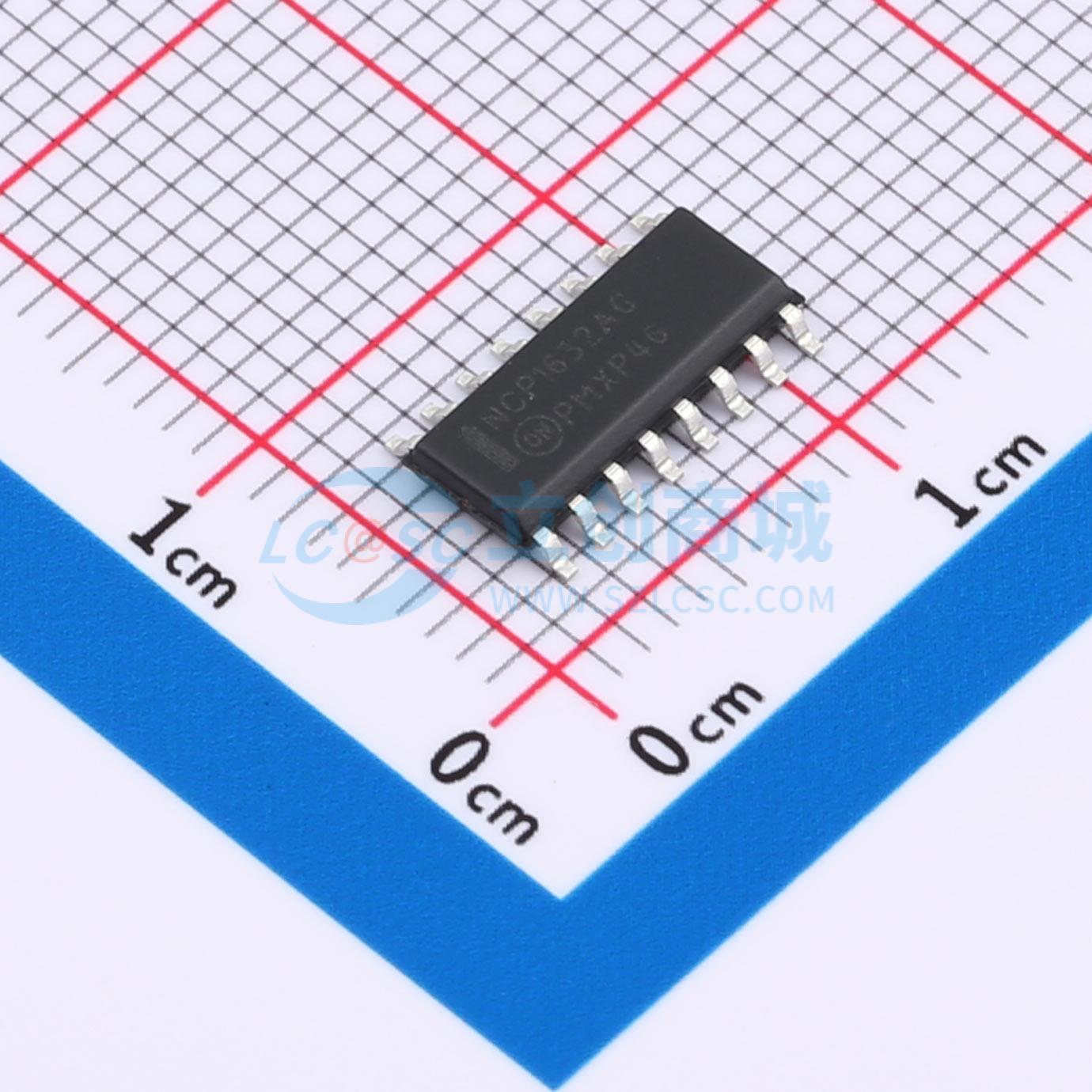

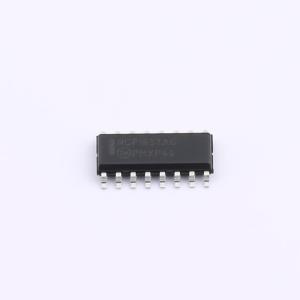

温馨提醒：图片仅供参考，商品以实物为准

NCP1632ADR2G

Critical Conduction Mode(CrM) Power Factor Controller,Interleaved

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1632A是一款交错式两相PFC控制器。它设计用于在重载条件下以临界导通模式（CrM）运行，在轻载时以带频率折返的不连续导通模式（DCM）运行，从而在整个功率范围内实现优化效率。此外，该电路集成了保护功能，以确保可靠运行。更广泛地说，NCP1632A的功能使其成为需要成本效益、可靠性、低待机功耗、宽负载范围内的高效能以及接近单位功率因数的系统的理想选择。
品牌名称: onsemi(安森美)
商品型号: NCP1632ADR2G
商品编号: C5209120
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.228克(g)

商品参数

商品概述

NCP1632A是一款交错式两相PFC控制器。它设计用于在重载条件下以临界导通模式（CrM）运行，在轻载时以带频率折返的不连续导通模式（DCM）运行，从而在整个功率范围内实现优化效率。此外，该电路集成了保护功能，以确保可靠运行。更广泛地说，NCP1632A的功能使其成为需要成本效益、可靠性、低待机功耗、宽负载范围内的高效能以及接近单位功率因数的系统的理想选择。

商品特性

接近单位功率因数
在所有条件下（包括瞬态阶段）实现180°大幅相移
频率钳位临界导通模式（FCCrM），即在大多数严苛条件下可实现临界导通的固定频率、不连续导通模式运行
FCCrM运行可优化PFC级在负载范围内的效率
异相控制，可降低EMI并减小大容量电容器中的均方根电流
低功率时频率折返，进一步提高轻载效率
通过辅助绕组实现精确的零电流检测，以实现谷底导通
快速的线路/负载瞬态补偿
高驱动能力：-500 mA / +800 mA
指示PFC准备好运行的信号（“pfcOK”引脚）
VCC范围：10 V至20 V
输出过压和欠压保护
带50 ms延迟的欠压检测，有助于满足保持时间规格
软启动，实现平稳启动操作
可编程调节最大功率
过流限制
浪涌电流检测

应用领域

计算机电源
LCD/等离子平板显示器
所有需要功率因数校正的离线电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM；DCM
	工作电压	10V~20V
	拉电流(IOH)	500mA

	属性	参数值
	灌电流(IOL)	800mA
	开关频率	130kHz
	工作电流	3.5mA
	工作温度	-40℃~+150℃
