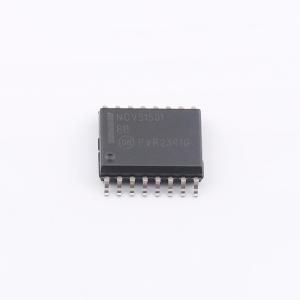

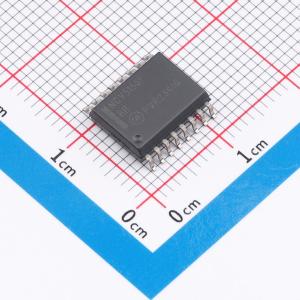

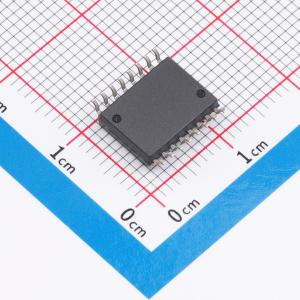

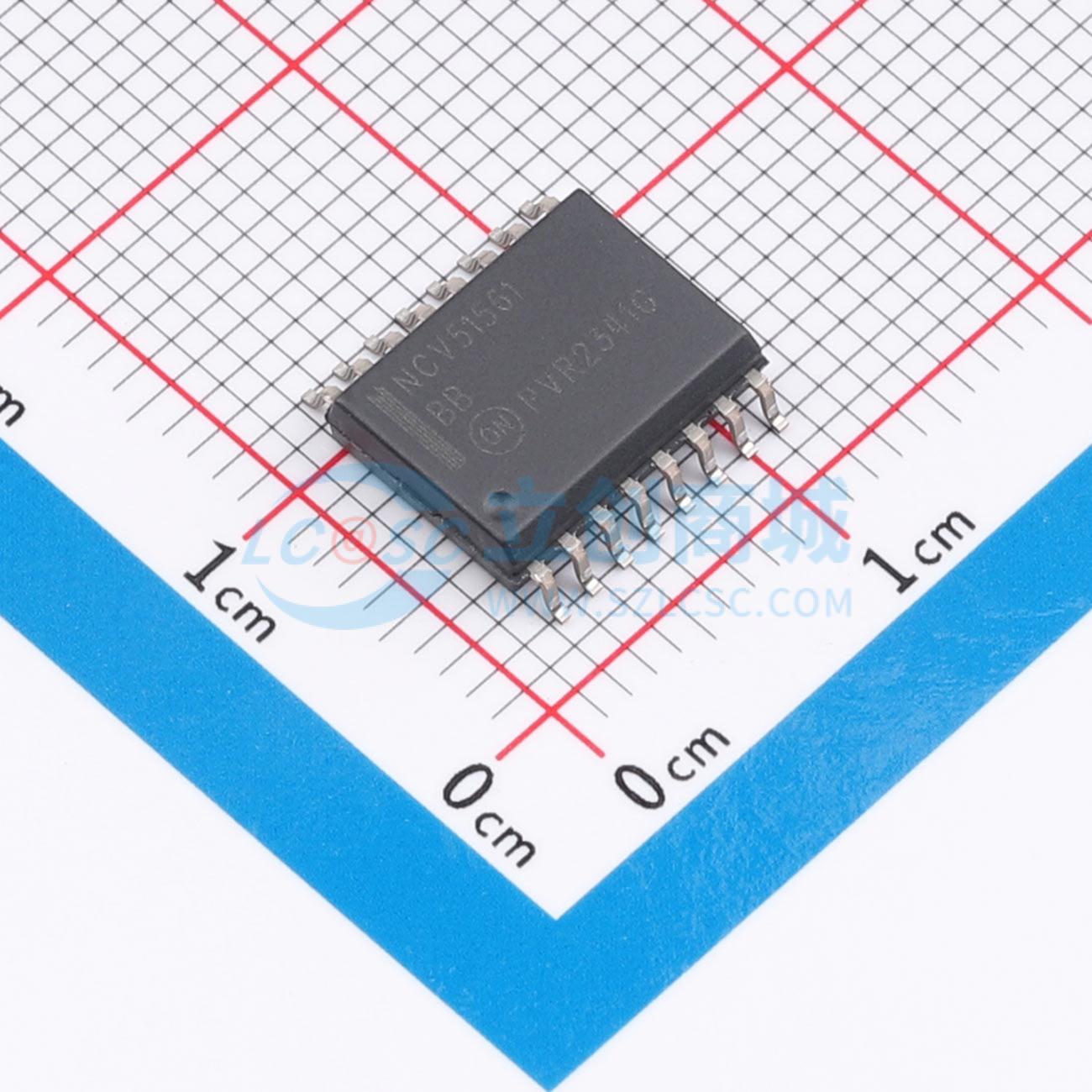

NCV51561BBDWR2G
5 kVRMS Isolated Dual Channel 4.5/9A Automotive Gate Driver
- 描述
- NCV51561 是隔离式双通道栅极驱动器，其源极和漏极峰值电流分别为 4.5 A 和 9 A。它们专为快速开关驱动功率 MOSFET 和碳化硅（SiC）MOSFET 功率开关而设计。NCV51561 具有较短且匹配的传播延迟
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV51561BBDWR2G
- 商品编号
- C5209112
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.73549克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；半桥；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 2.6A | |
| 工作电压 | 6.5V~30V | |
| 上升时间(tr) | 9ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 36ns | |
| 传播延迟 tpHL | 36ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.4V~1.8V | |
| 输入低电平(VIL) | 900mV~1.3V | |
| 静态电流(Iq) | 780uA |
