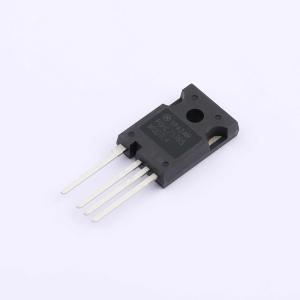

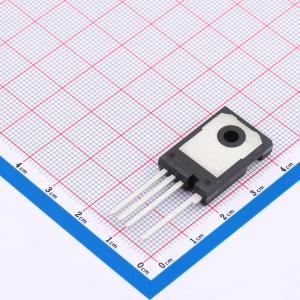

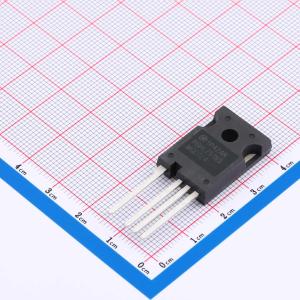

温馨提醒：图片仅供参考，商品以实物为准
FGHL75T65MQDTL4
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：最大结温：T_J = 175℃。 正温度系数，便于并联操作。 高电流能力。 低饱和电压：V_CE(sat) = 1.45 V（典型值），@ I_C = 75 A。 100% 的部件经过 I_LM 测试。 平滑且优化的开关性能。应用：太阳能逆变器。 UPS、ESS
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGHL75T65MQDTL4
- 商品编号
- C5209105
- 商品封装
- TO-247-4LD
- 包装方式
- 管装
- 商品毛重
- 8.655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 163pF | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 1.45V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@75mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 149nC | |
| 输入电容(Cies) | 4.954nF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 181ns | |
| 导通损耗(Eon) | 1.2mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 107ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 14pF |
