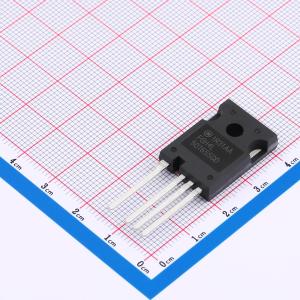

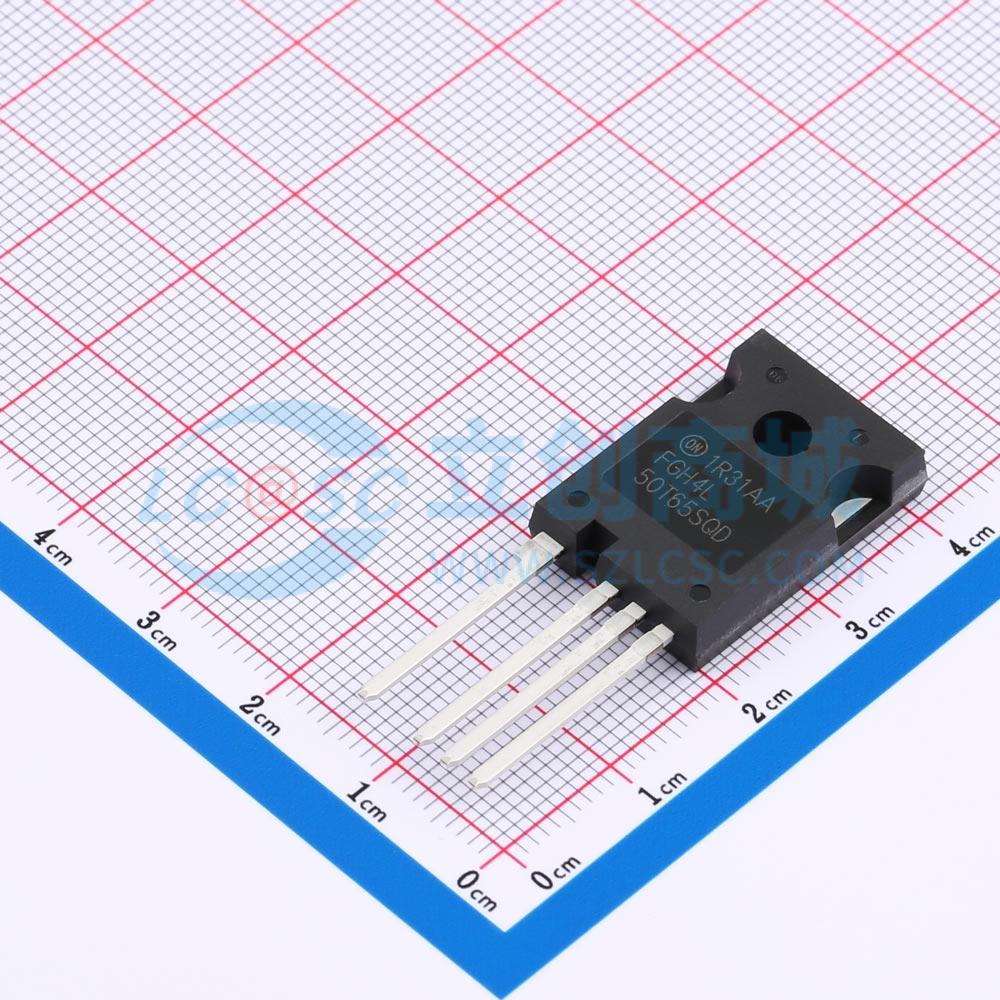

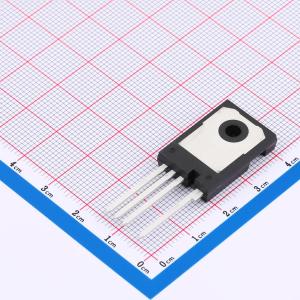

FGH4L50T65SQD
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用新型场截止 IGBT 技术，新一代场截止第四代 IGBT 为太阳能逆变器、UPS、焊机、电信、ESS 和 PFC 应用提供了最佳性能，这些应用中低导通和开关损耗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH4L50T65SQD
- 商品编号
- C5209095
- 商品封装
- TO-247-4LD
- 包装方式
- 管装
- 商品毛重
- 8.535克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 268W | |
| 输出电容(Coes) | 84pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 2.6V@50mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 92nC@15V | |
| 输入电容(Cies) | 3.07nF | |
| 开启延迟时间(Td(on)) | 22.4ns | |
| 关断延迟时间(Td(off)) | 158.4ns | |
| 导通损耗(Eon) | 280uJ | |
| 关断损耗(Eoff) | 200uJ | |
| 反向恢复时间(Trr) | 25ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 10pF |
