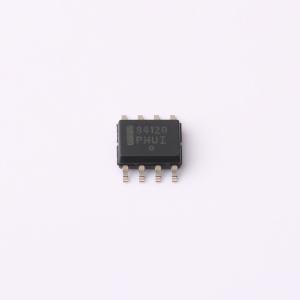

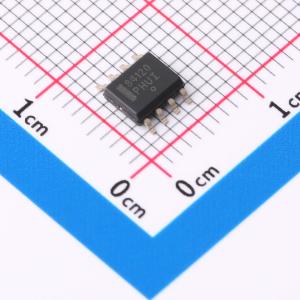

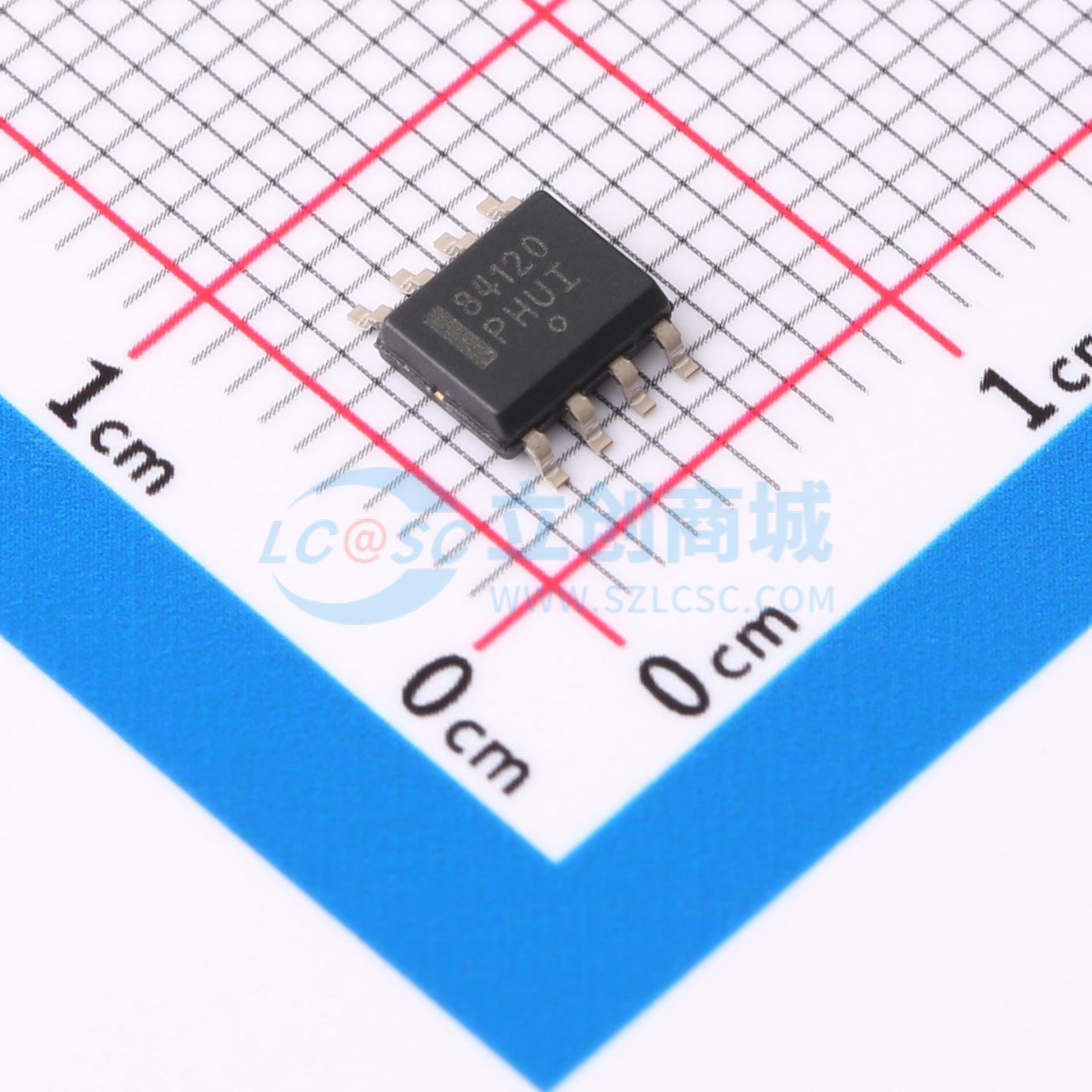

NCV84120DR2G
Self Protected Very Low Iq High Side Driver with Analog Current Sense
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV84120DR2G
- 商品编号
- C5209046
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~28V | |
| 导通电阻 | 120mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
NCV84120是一款全保护单通道高端驱动器，可用于切换多种负载，如灯泡、螺线管和其他执行器。该设备集成了先进的保护特性，包括主动浪涌电流管理、过温关断并自动重启以及过电压主动钳位。专用的电流检测引脚提供输出的精密模拟电流监测，并指示短路至VD、对地短路和OFF状态下开路负载故障。一个主动高电平的电流检测使能引脚允许启用所有诊断和电流检测功能。
商品特性
- 带涌电流管理的短路保护
- CMOS（3 V / 5 V）兼容控制输入
- 非常低的待机电流
- 非常低的电流检测泄漏
- 比例负载电流检测
- 电流检测使能
- 关断状态开路检测
- 输出到VD短路检测
- 过载和对地短路指示
- 热关断并自动重启
- 欠压关断
- 集成电感切换箝位
- 失地和失VD保护
- ESD保护
- 反向电池保护
- AEC-Q100认证
- 该设备无铅
应用领域
- 切换各种阻性、感性和容性负载
- 可以替代机电继电器和分立电路
- 汽车/工业
