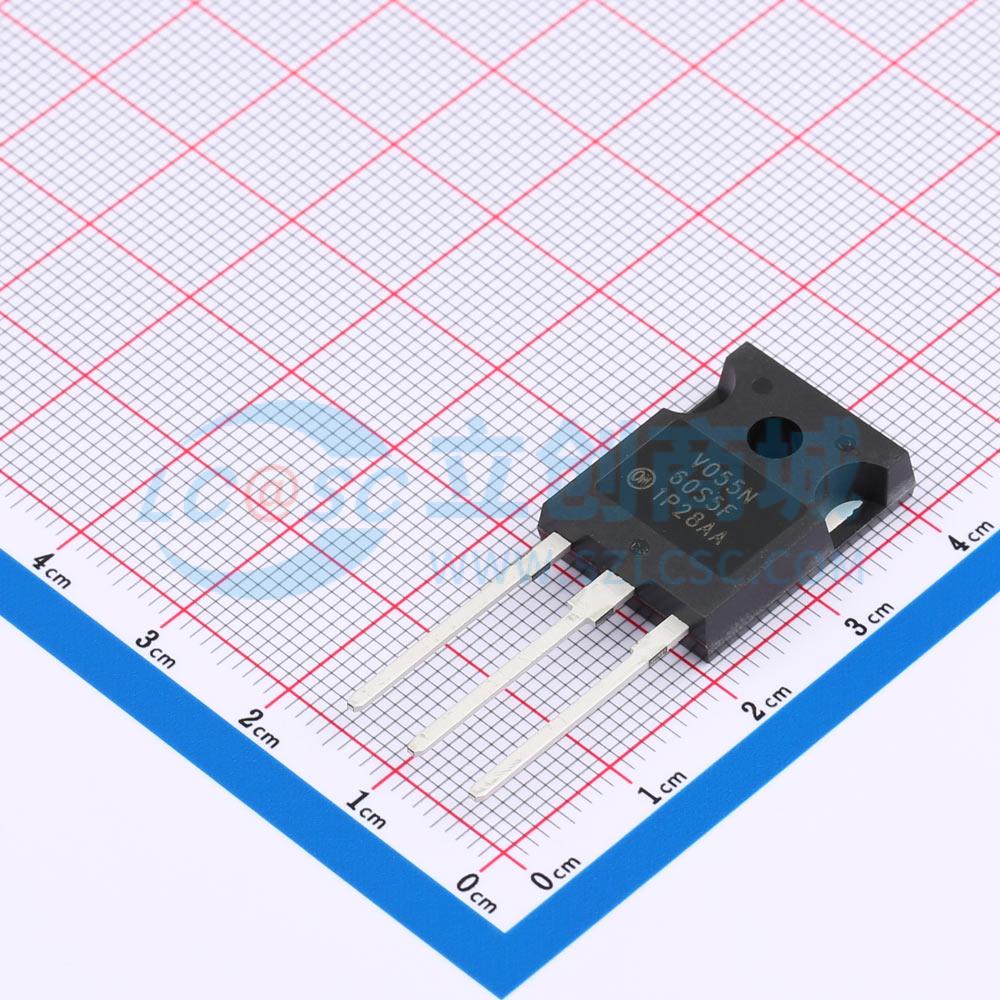

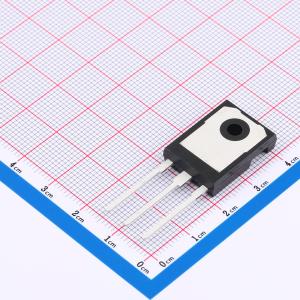

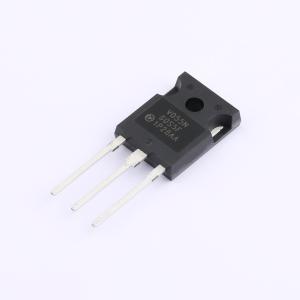

温馨提醒：图片仅供参考，商品以实物为准
NVHL055N60S5F
1个N沟道 耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SUPERFET V MOSFET FRET系列具有优化的体二极管性能特性。这可以允许在应用中移除组件，并提高应用性能和可靠性，特别是在使用软开关拓扑时。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVHL055N60S5F
- 商品编号
- C5208902
- 商品封装
- TO-247-3LD
- 包装方式
- 管装
- 商品毛重
- 7.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 55mΩ | |
| 耗散功率(Pd) | 275W |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85.2nC@10V | |
| 输入电容(Ciss) | 4.603nF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 72.9pF |
商品特性
- 小尺寸封装（3.3 x 3.3 mm），适合紧凑设计
- 低导通电阻RDS(on)，可将传导损耗降至最低
- 低电容，可将驱动损耗降至最低
- NVTFS6H880NLWF —— 可焊侧翼产品
- 通过AEC - Q101认证，可提供生产件批准程序（PPAP）文件
- 这些器件为无铅产品，符合RoHS标准
