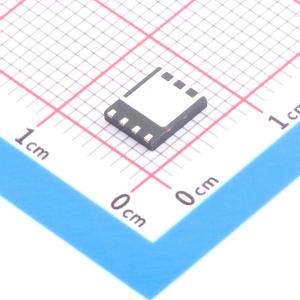

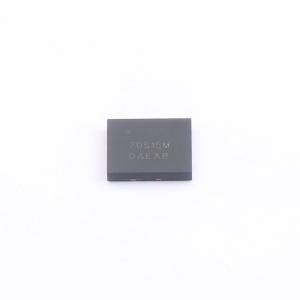

NTMFS7D5N15MC
1个N沟道 耐压:150V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTMFS7D5N15MC
- 商品编号
- C5208917
- 商品封装
- PQFN-8
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 95.6A | |
| 导通电阻(RDS(on)) | 7.9mΩ@10V | |
| 耗散功率(Pd) | 166.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 3.835nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 小尺寸封装(5 x 6 mm),适合紧凑设计
- 低导通电阻RDS(on),可降低传导损耗
- 低栅极电荷QG和电容,可降低驱动损耗
- 经过100%单脉冲雪崩能量(UIL)测试
- 这些器件无铅、无卤/无溴化阻燃剂(BFR),符合RoHS标准
应用领域
- 同步整流
- 交直流(AC-DC)和直流-直流(DC-DC)电源
- 交直流适配器(USB PD)同步整流
- 负载开关
