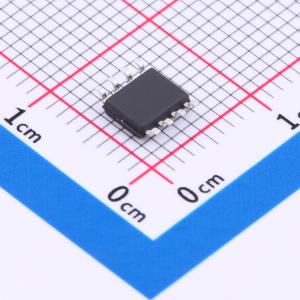

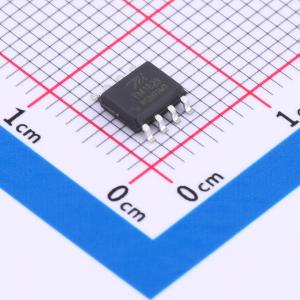

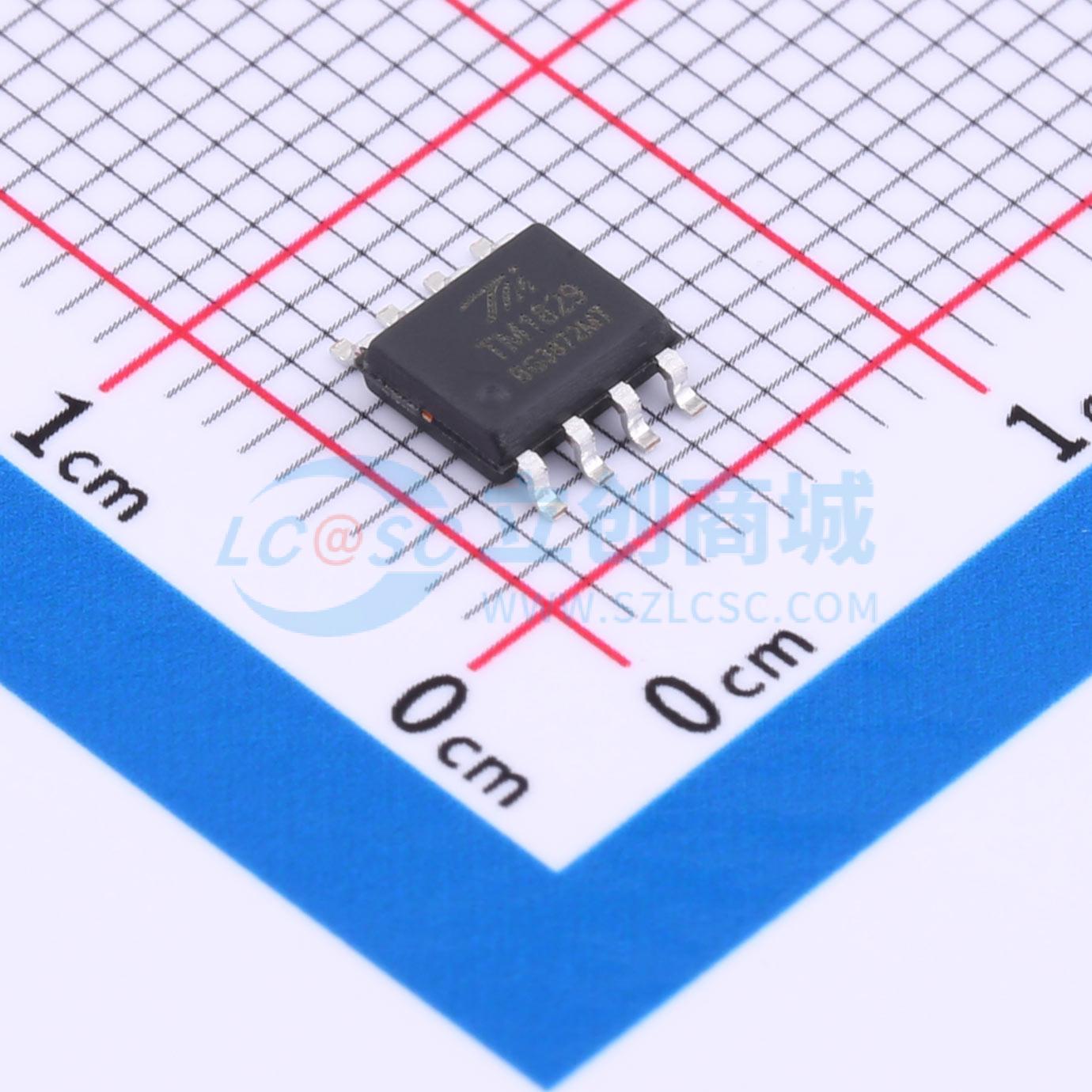

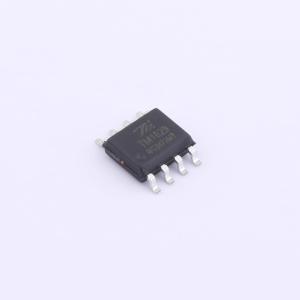

温馨提醒：图片仅供参考，商品以实物为准
TM1829
TM1829(TA1132D)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1829是三通道LED（发光二极管）恒流驱动控制专用电路,采用功率CMOS工艺 ,OUT输出端口耐压24V VDD内置5V稳压管，串接电阻后电压支持6～24V
- 品牌名称
- TM(天微)
- 商品型号
- TM1829
- 商品编号
- C5174518
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 6V~24V | |
| 开关频率 | 6.5kHz~7.5kHz | |
| 通道数 | 3 | |
| 输出电压 | -500mV~24V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 41mA | |
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 6% |
商品概述
TM1829是一款专门用于三通道LED（发光二极管）恒流驱动控制的电路，内部集成了MCU单线数字接口、数据锁存、LED恒流驱动等电路以及PWM亮度控制电路。芯片可通过单线数字接口（DI、DO）级联，外部控制器仅需通过单线即可控制该芯片及级联的后续芯片。TM1829输出端口的恒流值和PWM亮度可通过外围控制器分别设置。VDD引脚内部集成了5V稳压管，外围元件少，产品性能优良，质量可靠。
商品特性
- 采用功率CMOS技术
- OUT输出端口可承受24V电压
- VDD内置5V稳压管，串联电阻后电压支持6~24V
- 亮度调节电路，256级亮度可调
- 单线串行接口
- 振荡模式：内置振荡，根据数据线中的信号进行时钟同步。接收本单元数据后，可通过数据输出端自动将再生的后续数据发送至下一级，级联时信号无失真或衰减
- 内置上电复位电路
- PWM控制端可实现256级调节，扫描频率7kHz
- 恒流可实现32级调节（10mA - 41mA）
- 可通过一根信号线完成数据的接收和解码
- 刷新率为30帧/秒时，级联点数不少于1024点
- 数据传输速率可达800Kbps
- 任意两点间的传输距离不少于30米
- 封装方式：SOP8、DIP8
应用领域
- 点光源
- LED护栏灯
- LED灯带
- 室内
- 户外大屏幕
