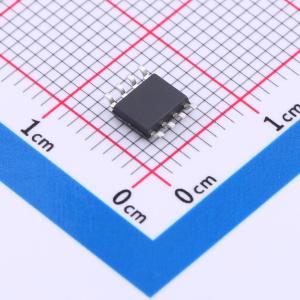

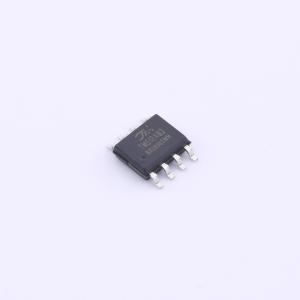

温馨提醒：图片仅供参考，商品以实物为准
TM512AB3
DMX512 3通道恒流驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TM512AB3是DMX512单线并联协议LED驱动芯片，可选择3通道高精度恒?输出，TM512AB3解码技术精准解码DMX512信号
- 品牌名称
- TM(天微)
- 商品型号
- TM512AB3
- 商品编号
- C5174550
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.8V~6V | |
| 开关频率 | 200kHz~1MHz | |
| 通道数 | 3 | |
| 输出电压 | - | |
| 输出电流 | 18mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -45℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
TM512AB3 是DMX512 单线并联协议LED驱动芯片，可选择3 通道高精度恒流输出，解码技术精准解码DMX512 信号，可兼容并拓展512 协议信号，对传输频率在200Kbps ~ 10001 Kbps以内的DMX512 信号完全自适应解码，无需进行任何速度设置，寻址可达4096 通道。内置E2PROM，无需外接，同时支持在线写码，可通过地址写码线级联点与点间距100 米内任意多个TM512AB3 芯片一次性在线写码。芯片提供3 个耐压26V的18 毫安的高精度恒流输出通道。高端口刷新率，大幅提高画面刷新率。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，适合于需要并接的LED照明系统，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。
商品特性
- 兼容并扩展DMX512(1990)信号协议
- 控制方式：单线并联，最大支持4096 个通道
- 高速DMX512 增补算法专利，对传输速率200Kbps～1000Kbps的DMX512 信号可完全自适应解码
- 内置E2PROM，无需外接E2PROM
- 单独的地址串联写码线，可一次性自动写码，支持先安装后写码方式
- 写码容易，不掉码
- 增强型在线级联写码方式，支持100 米（点间距） *1024 （级联点数）一次性在线写码
- 加强型写码设计，8 项抗干扰和效验匹配设置确保E2 内地址码不会因写码线被干扰而误写码
- E2 位置外发式写码，确保IC在任何情况下（如上电掉电，电源干扰）不会对E2 误写码
- 双E2 地址码备份模式，一个E2 损坏也不影响地址码读取
- 上电自检亮白灯，写码校验正确后亮蓝灯，写码完成后新地址码即刻生效，无需重新上电
- 画面刷新率3.6KHz
- 内置5V稳压管，输出耐压大于26V
- R/G/B三位恒流輸出通道
- 预置恒流18mA±3%芯片间电流差异值
- 80nS输出通道迟滞，降低突波电流干扰
- 内置S-AI抗干扰模块，大大加强抗干扰能力
- 工业级设计，稳定可靠
- 封装形式：SOP8
应用领域
- 点光源
- 线条灯
- 洗墙灯
- 舞台灯光系统
- 室内外视频墙
- 装饰照明系统
