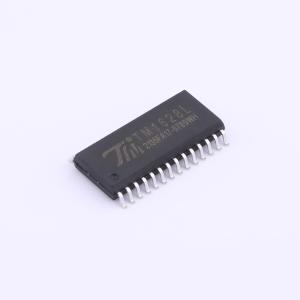

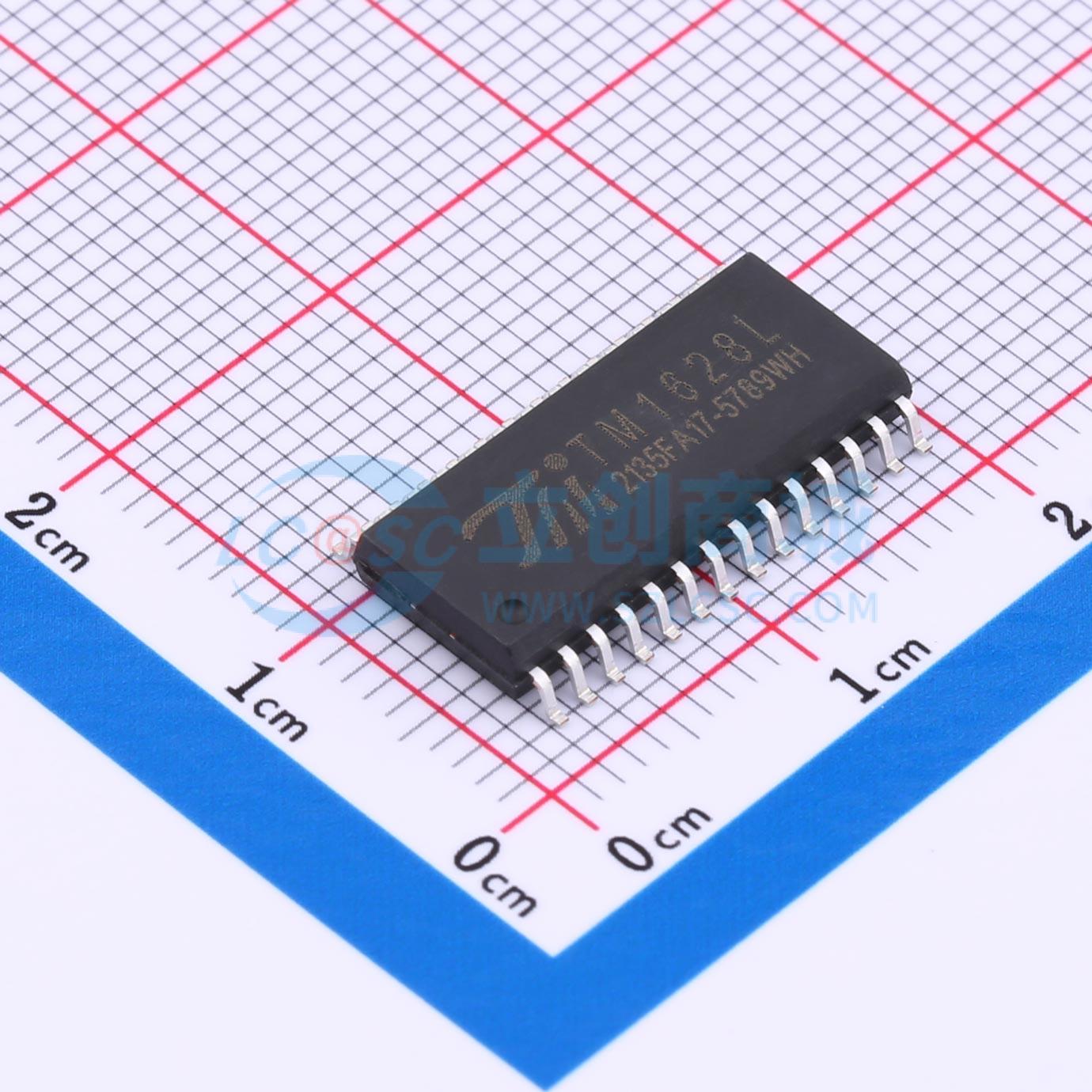

温馨提醒：图片仅供参考，商品以实物为准
TM1628L
TM1628L(TA1323C)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1628L 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC
- 品牌名称
- TM(天微)
- 商品型号
- TM1628L
- 商品编号
- C5174547
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 10 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+80℃ |
商品概述
TM1628L是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
商品特性
- 采用CMOS工艺
- 多种显示模式（10段×7位 ~ 13段×4位）
- 最大支持矩阵按键10×2
- 辉度调节电路（8级占空比可调）
- 串行接口（CLK,STB,DIO）
- 振荡方式：内置RC振荡
- 内置上电复位电路
- 内置数据锁存电路
- 抗干扰能力强
- 封装形式：SOP28
应用领域
- 家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)
- 机顶盒
- 电子称
- 智能电表等数码管或LED显示设备
