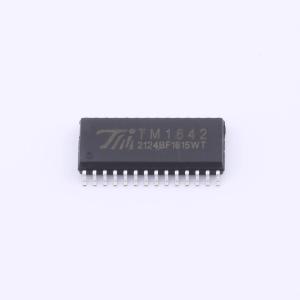

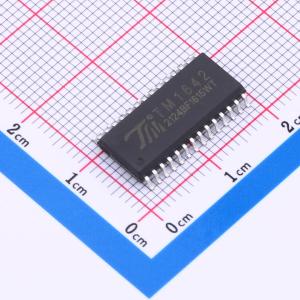

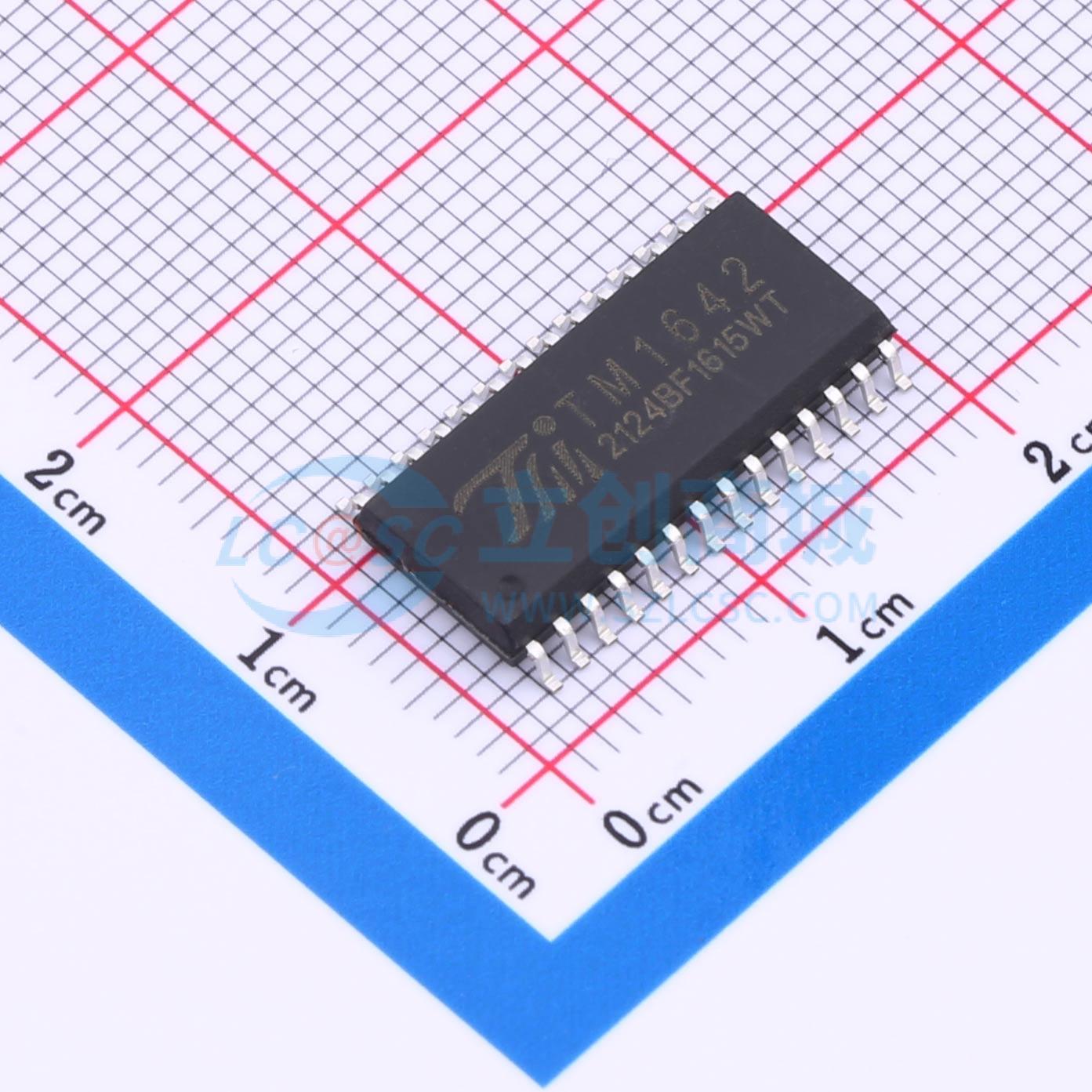

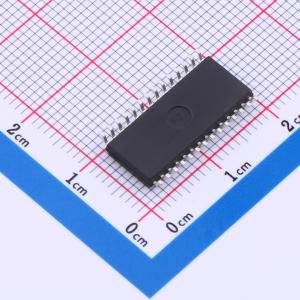

TM1642
TM1642(TA1020) 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1642 是一种带键盘扫描接口的恒流LED 多种显示模式（10 段×7 位～ 13 段×4 位） SEG恒流驱动最大电压值：VDD-1V 键扫描（8×2）
- 品牌名称
- TM(天微)
- 商品型号
- TM1642
- 商品编号
- C5174538
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~7V | |
| 开关频率 | 500kHz~1MHz | |
| 通道数 | 11 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+80℃ | |
| 恒流精度 | 3% |
商品概述
TM1642是一种带键盘扫描接口的恒流LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于段码LED产品的恒流显示屏驱动。采用SOP28的封装形式。
商品特性
- 采用功率CMOS工艺
- 多种显示模式（10段×7位 ~ 13段×4位）
- SEG恒流驱动最大电压值：VDD - 1V
- 通道差最大 +/-3% 芯片间最大 +/-6%
- 键扫描（8×2）
- 辉度调节电路（软件8级恒流可调）
- 串行接口（CLK，STB，DIN）
- 振荡方式：内置RC振荡（(450KHz±5%)）
- 内置上电复位电路
- 封装形式：SOP28
