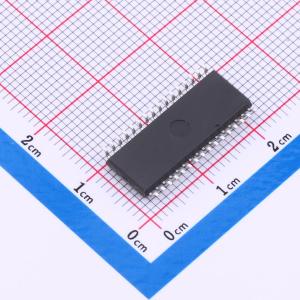

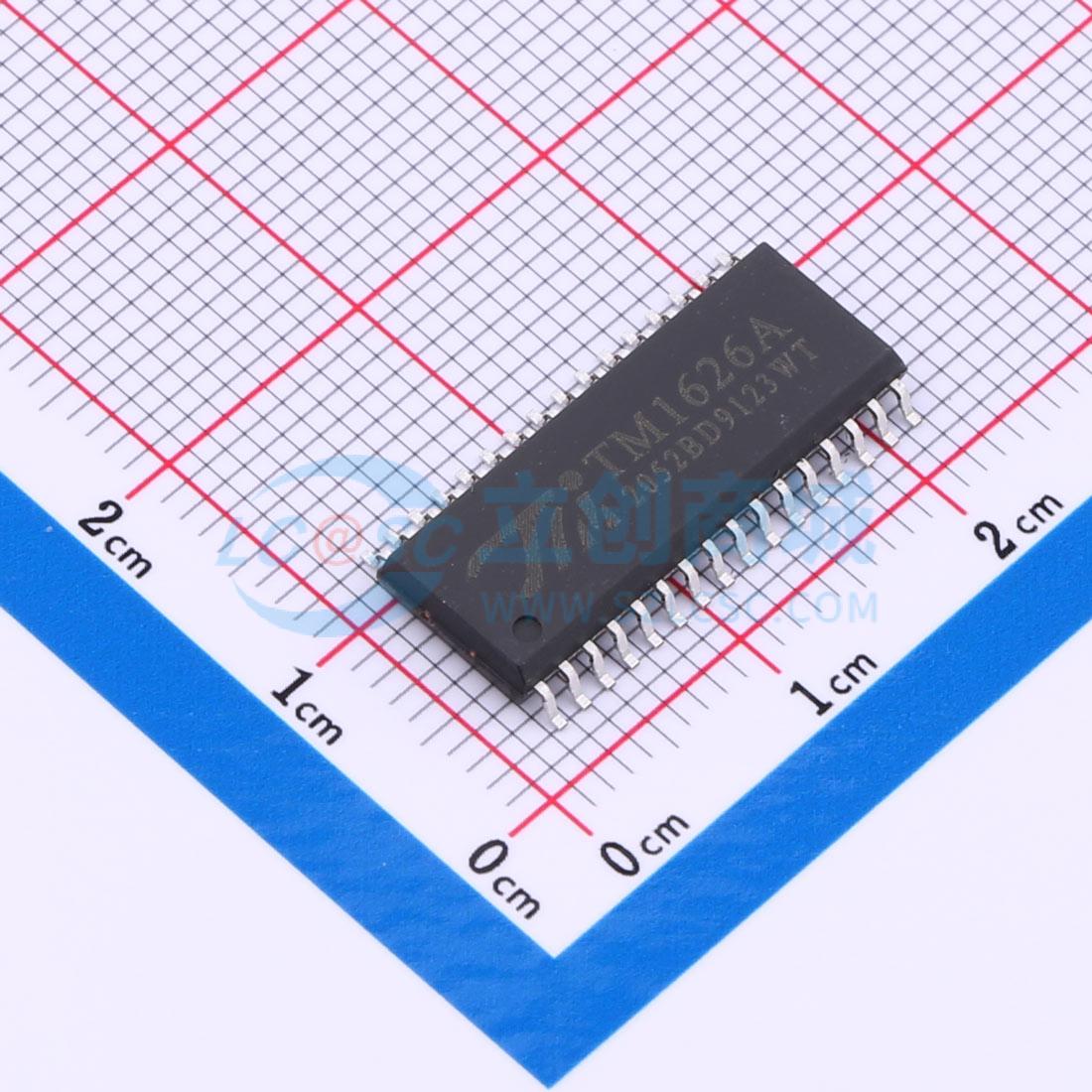

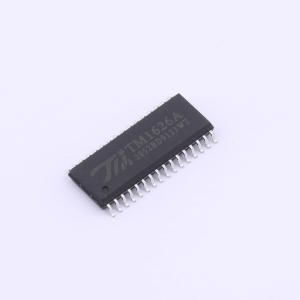

TM1626A
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1626A是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路 显示模式（11 段×7 位 ～ 14 段×4 位） 键扫描（10×1bit）
- 品牌名称
- TM(天微)
- 商品型号
- TM1626A
- 商品编号
- C5174551
- 商品封装
- SOP-32
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 450kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+80℃ |
商品概述
TM1626A是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED大电流驱动、键盘扫描、幻彩背光驱动、直接关机键等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
商品特性
- 采用功率CMOS工艺
- 显示模式（11段×7位～14段×4位）
- 键扫描（10×1bit）
- 辉度调节电路（占空比8级可调）
- 多路PWM输出，每组可提供4096色幻彩背光驱动，且8级亮度可调
- 具有4路通用输入端口，可接拨轮开关/电拨轮等
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC振荡，典型振荡频率为450KHz
- 内置上电复位电路
- 封装形式：SOP32
应用领域
- VCR
- VCD
- DVD
- 家庭影院
