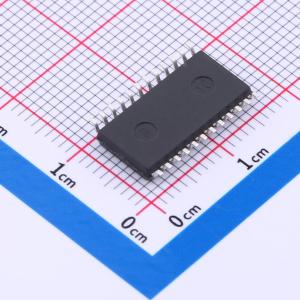

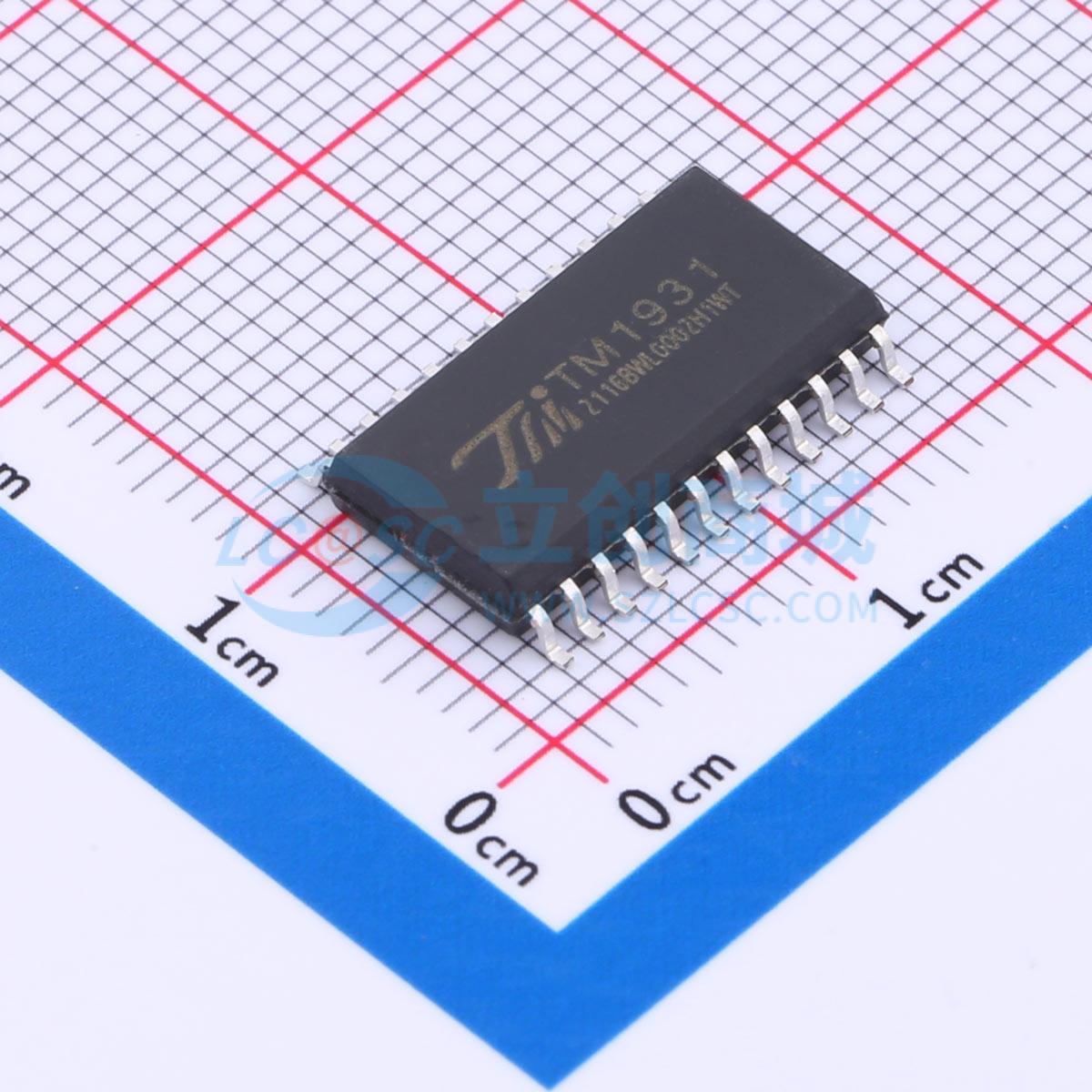

温馨提醒：图片仅供参考，商品以实物为准

TM1931

TM1931(TA1817)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM1931是一款具有256接线性电流调节功能的恒流LED驱动电流供电电压2.7V到5.5V
品牌名称: TM(天微)
商品型号: TM1931
商品编号: C5174523
商品封装: SOP-24
包装方式: 管装
商品毛重: 1.2克(g)

商品参数

商品概述

TM1931是一款具有256阶线性电流调节功能的恒流LED驱动电路，内置18个独立的LED驱动通道，每个通道具有独立的PWM控制。每个输出通道电流可通过外部可调电阻设定，最大可提供38mA恒定电流。每个通道LED的平均驱动电流大小都可以通过I2C接口调节PWM占空比进行改变，电流调整一共有256阶。芯片可以通过将SDB脚拉低或使用软关断方式进入低功耗模式，芯片从机地址是“10101000”。

商品特性

供电电压2.7V到5.5V
I2C接口，地址自加
内置复位寄存器
通过256级PWM调制LED亮度
每个通道可以独立控制
温度范围：-40°C ~ +85°C
封装形式：QFN-24(4mm x 4mm)和SOP-24

应用领域

移动电话和其他手持设备的LED显示屏
家用电器
呼吸灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(30个/管，最小起订量 1 个)

个

起订量：1 个30个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	400kHz
	通道数	18
	输出电流	38mA

	属性	参数值
	调光	PWM；I2C
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
