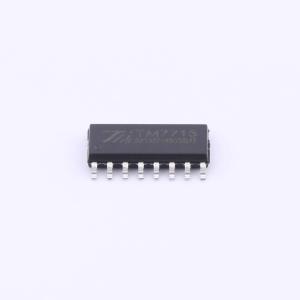

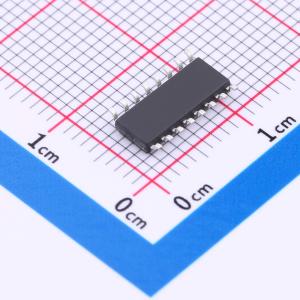

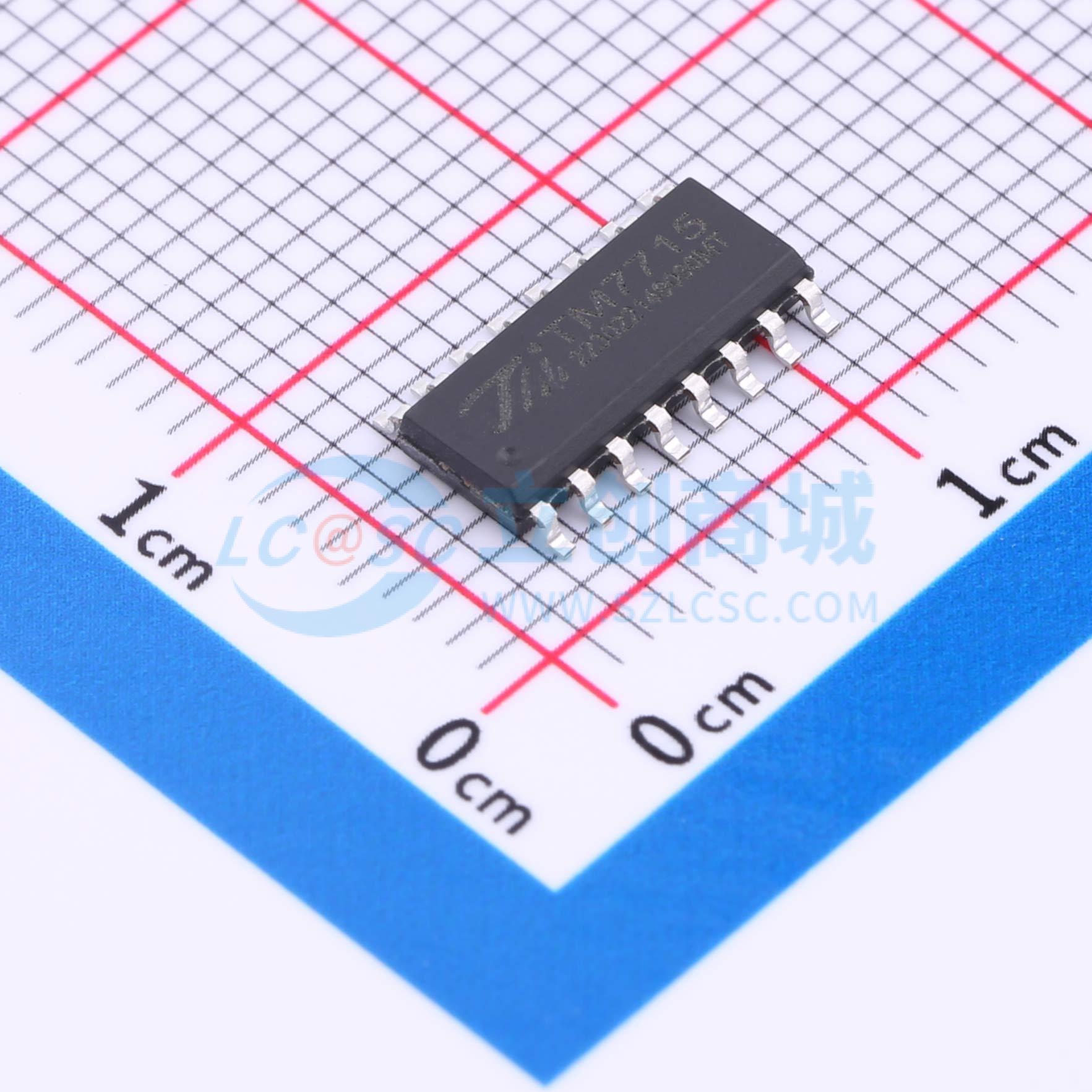

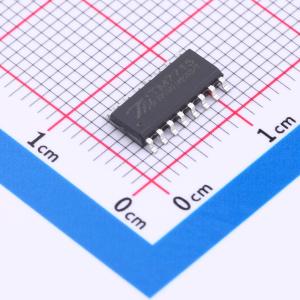

TM7715

TM7715(MK004AA)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。单通道全差分模拟输入，采用SPI串行通讯。
品牌名称: TM(天微)
商品型号: TM7715
商品编号: C5174520
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.29克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	400kHz~2.5MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	100Hz；20Hz；50Hz；60Hz；25Hz；200Hz；250Hz；500Hz
	静态电流	8uA

商品概述

TM7715是16位A/D转换芯片，主要用于低频测量，能直接将传感器测量的微小信号进行A/D转换。 TM7715是单通道全差分模拟输入，采用SPI三线串行通讯。内置可配置的模拟前端增益、信号极性以及更新速率。具有自校正和系统校正功能，可消除器件本身和系统的增益以及偏移误差。还具有高分辨率、优良的抗噪声性能以及低电压低功耗等特点，适合仪表测量、工业控制等应用领域。

商品特性

单通道全差分输入通道的ADC
16位Σ-Δ模数转换
积分非线性小于0.003%
可编程增益：1、2、32、128
三线串行通讯
对模拟输入有缓冲的能力
3V或5V工作电压，范围±5%
5V电压时，最大功耗为1mW
掉电模式，电流的最大值为8μA
16脚DIP、SOIC和TSSOP封装

应用领域

仪表测量
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	通道数	1
	工作电压	3V~5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃
