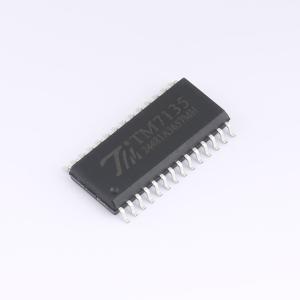

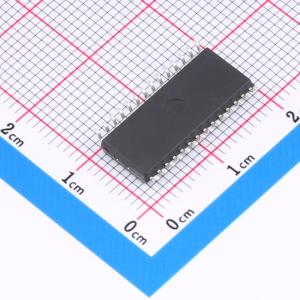

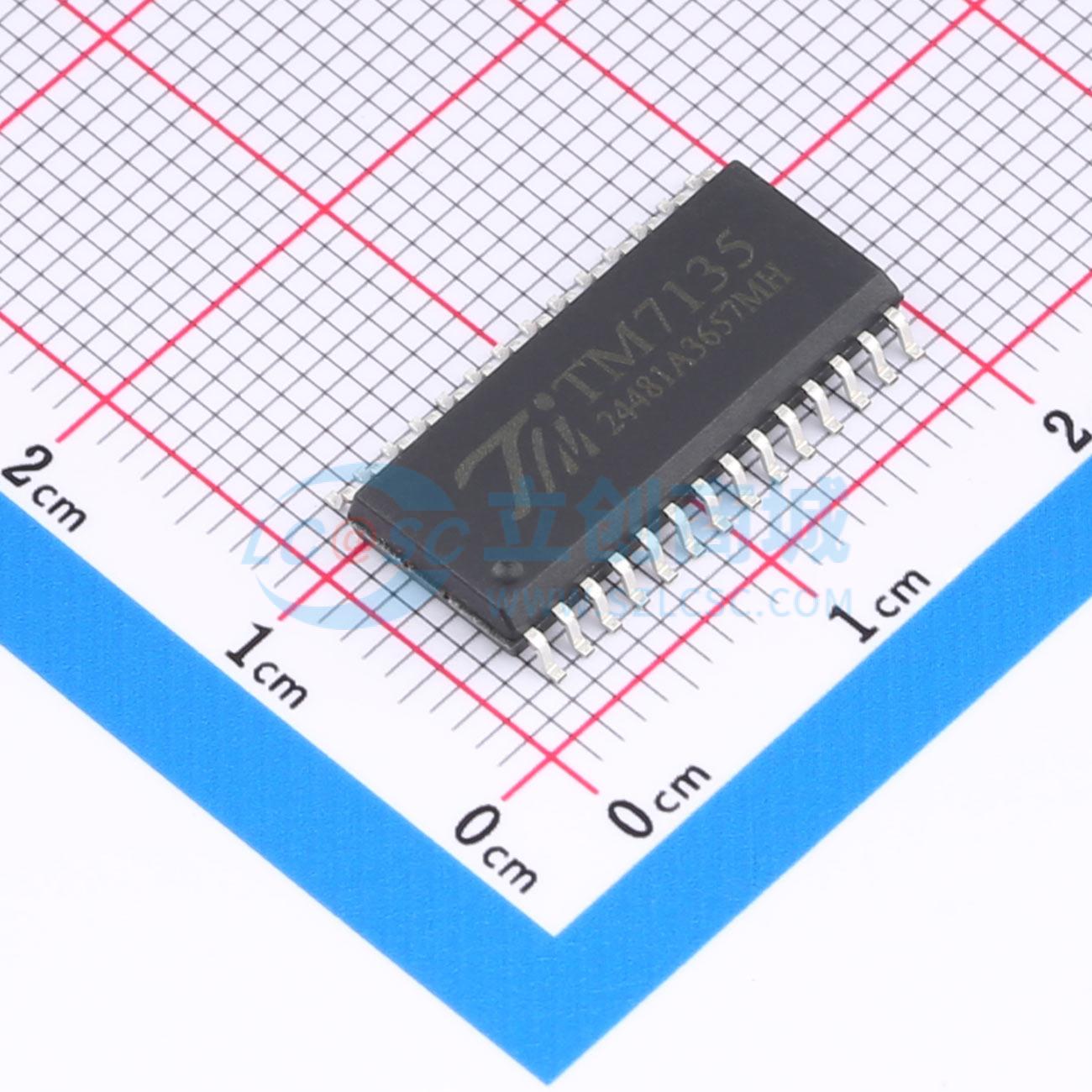

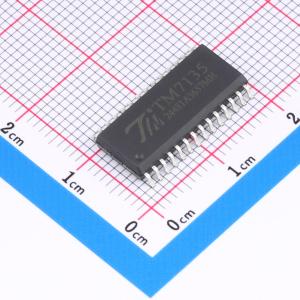

TM7135
多路BCD输出的4位半A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM7135是高精度的四位半A/D转换器，并带有数字驱动和多路复用BCD输出。具有高阻抗差分输入，近乎理想的差分线性度，真正的比例运算，自动调零等特点。
- 品牌名称
- TM(天微)
- 商品型号
- TM7135
- 商品编号
- C5174548
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | UART；并行 |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 工作温度 | 0℃~+70℃ | |
| 时钟频率(fc) | 200kHz | |
| 静态电流 | 1.1mA |
商品概述
TM7135是高精度的四位半A/D转换器，并带有数字驱动和多路复用BCD输出。数字驱动输出端D1至D4以及多路复用的BCD码输出端B1、B2、B4、B8，提供了适用于LED（或LCD）译码器/驱动器和微处理器的接口。TM7135具有高阻抗差分输入，近乎理想的差分线性度，真正的比例运算，自动调零等特点。STROBE,OR,UR,R/H和BUSY控制信号支持基于微处理器的测量系统，还可以支持通过UART进行数据传送的远程数据采集系统。TM7135适用于高精度测量设备，零点误差小于10 μV ，零点漂移小于0.5 μV/℃，输入偏差电流小于10pA，翻转误差小于1计数值。
商品特性
- 在±20000计数范围内，可保证±1个字的准确度（相对于2.0000V满量程）
- 可利用超量程溢出指示信号设置自动量程转换
- 6路辅助输入/输出信号，可用来作UARTs，μPs等接口
- 所有输出信号与TTL电平兼容，具有多路复用BCD输出
- 差分输入，零输入时，保证读数为零，在零计数附近也能精确判断出信号的极性
- 封装形式：SOP28、DIP28
应用领域
- 各种测量应用，包括模拟数据的操作和显示：压力、电压、阻力、温度、重量、电流、速度
