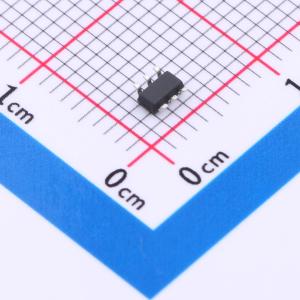

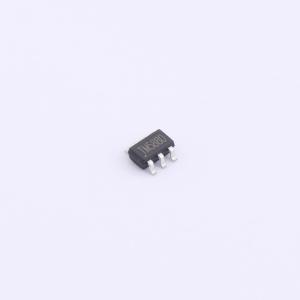

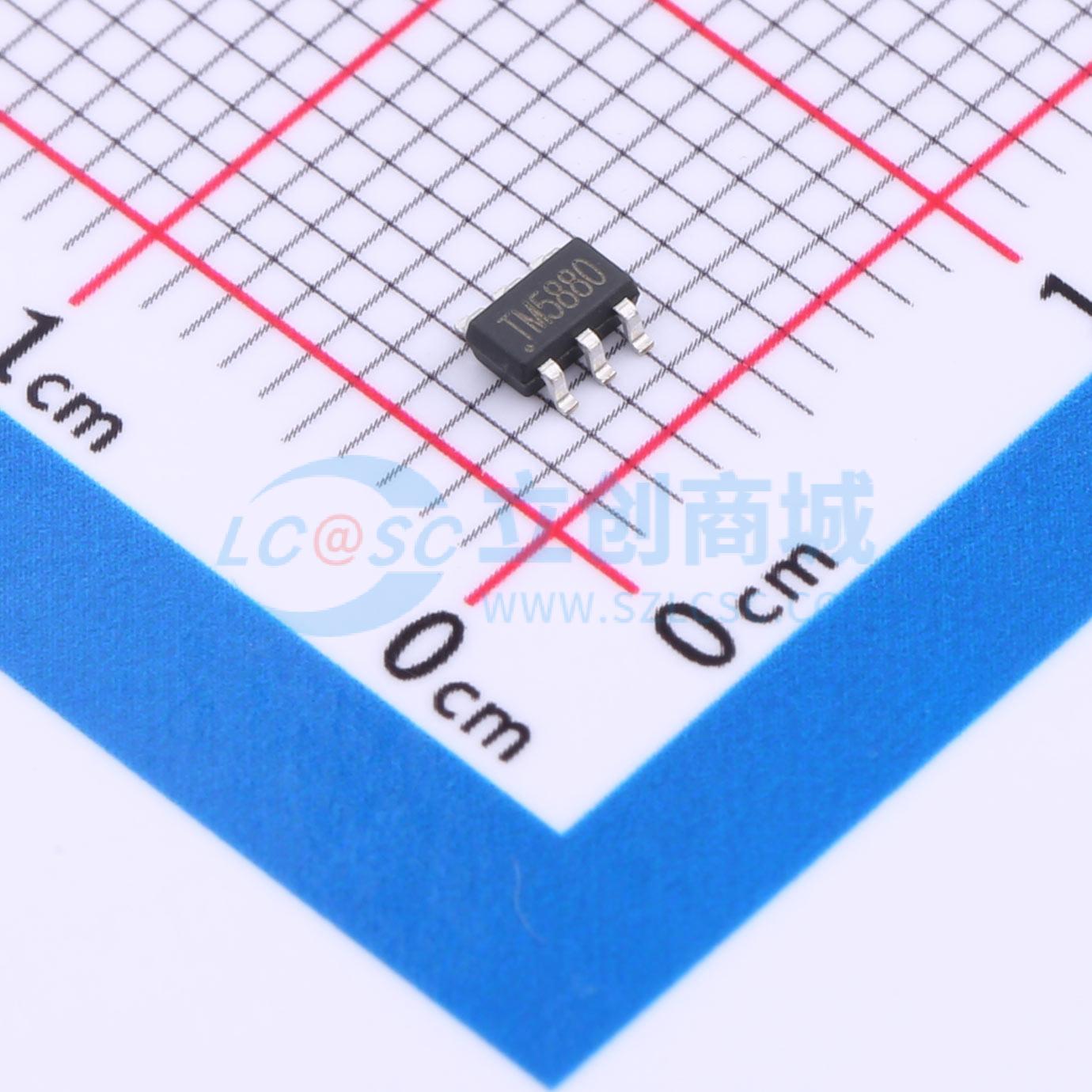

TM5880

TM5880(TA1513)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM5880是一款高性能，准谐振（QR）模式的高精度原边反馈控制（PSR）CC/CV控制器
品牌名称: TM(天微)
商品型号: TM5880
商品编号: C5174611
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	特性	恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

TM5880是一款高性能，准谐振（QR）模式的高精度原边反馈控制（PSR）CC/CV控制器。该系列驱动外部功率管，非常适合低成本小功率充电器、适配器和LED照明领域。TM5880采用准谐振控制，大大提升了PSR系统的效率、降低EMI，能够满足六级能效的要求。无需Y电容的5W(5V/1A)充电器设计，该IC在输出恒压模式下内置了线缆电压补偿功能。TM5880集成了诸多保护功能，包括：VDD欠压保护（UVLO），VDD过压保护，软启动，逐周期电流限制，所有管脚浮空保护，GATE输出电压钳位保护，VDD电压钳位保护。

商品特性

效率满足六级能效要求
原边反馈（PSR）准谐振（QR）控制技术实现高效率和良好的EMI性能
无需Y电容的5W(5V/1A)充电器设计
待机功耗小于70mW
±5%恒压恒流精度
内置线压降补偿
逐周期电流限制
内置前沿消隐
所有管脚浮空保护
内置软启动
输出过压保护
VDD欠压保护（UVLO）、过压保护及钳位
封装形式：SOT23-6

应用领域

小功率充电器
适配器
LED照明
平板电脑充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	120kHz
	拓扑结构	反激式
