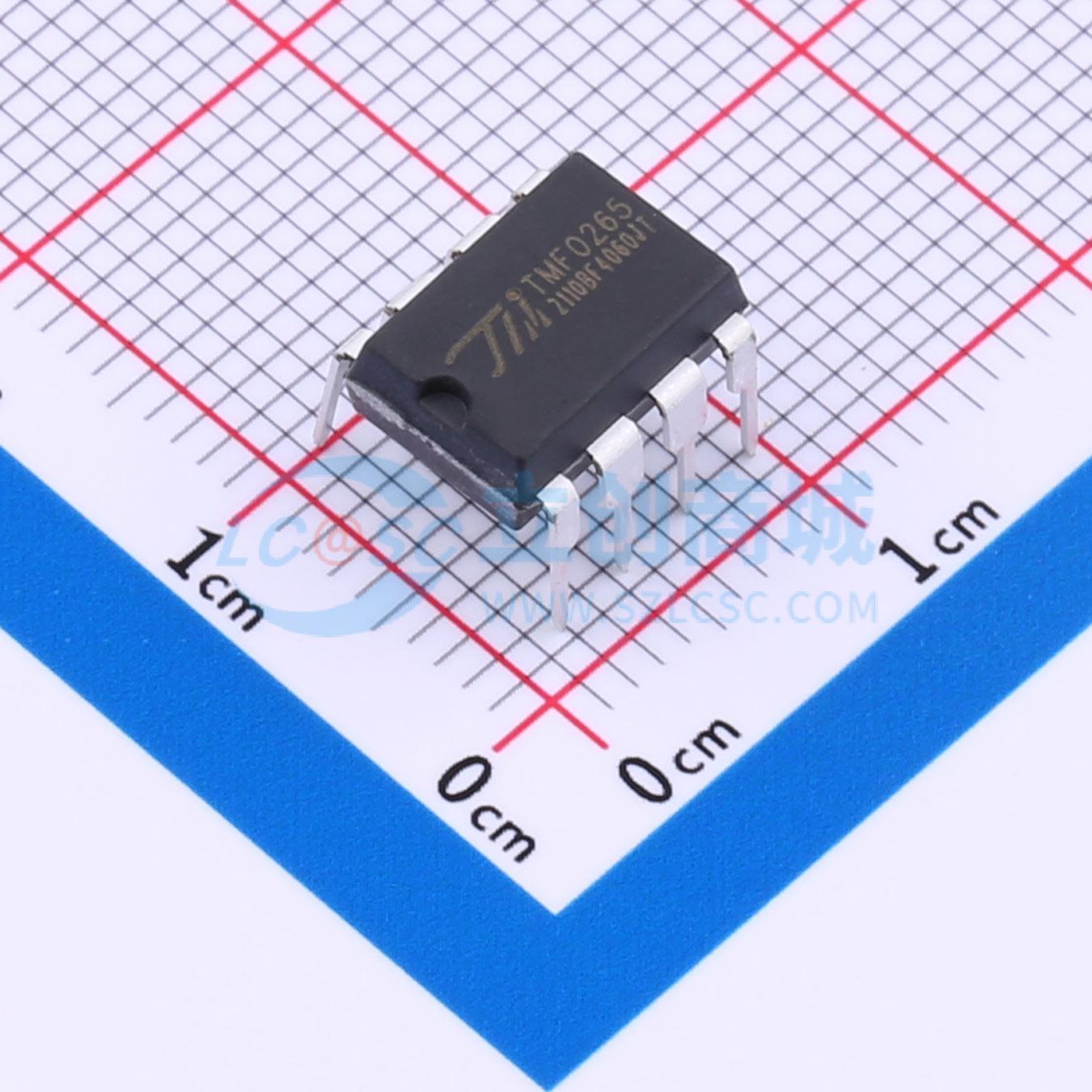

温馨提醒：图片仅供参考，商品以实物为准

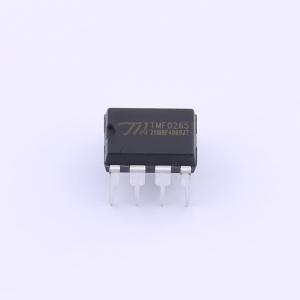

TMF0265
TMF0265(TA1138B+3N65)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMF0265芯片是一款高集成度、高性能的PWM＋MOSFET二合一的电流型离线式开关电源控制器。
- 品牌名称
- TM(天微)
- 商品型号
- TMF0265
- 商品编号
- C5174549
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~23V | |
| 开关频率 | 63kHz~71kHz | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 晶体管耐压 | 650V | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
TMF0X65芯片是一款高集成度、高性能的PWM＋MOSFET二合一的电流型离线式开关电源控制器。适用于充电器、电源适配器等各类小功率的开关电源。采用DIP8、SOP8封装，无需加散热器可输出0~36W的功率。电路结构简单，成本低。具有过压、欠压、过温、过载、软启动、短路等完善的保护功能。内置有抖频功能的固定频率振荡器，可以降低EMI。在待机时进入跳周期模式，待机功率低，符合“能源之星”等待机功耗标准要求。
商品特性
- 低启动电流和工作电流
- 内置前沿消隐(LEB)
- 内置峰值电流补偿和同步斜坡补偿
- 内置抖频功能可以降低EMI
- 内置软启动功能
- 逐周期限制电流
- 空载或轻载时采用降频和跳周期工作模式减少损耗
- 异常情况过流保护
- 过压、欠压、开环、过载、过温、输出短路等保护
应用领域
- 充电器
- 电源适配器
