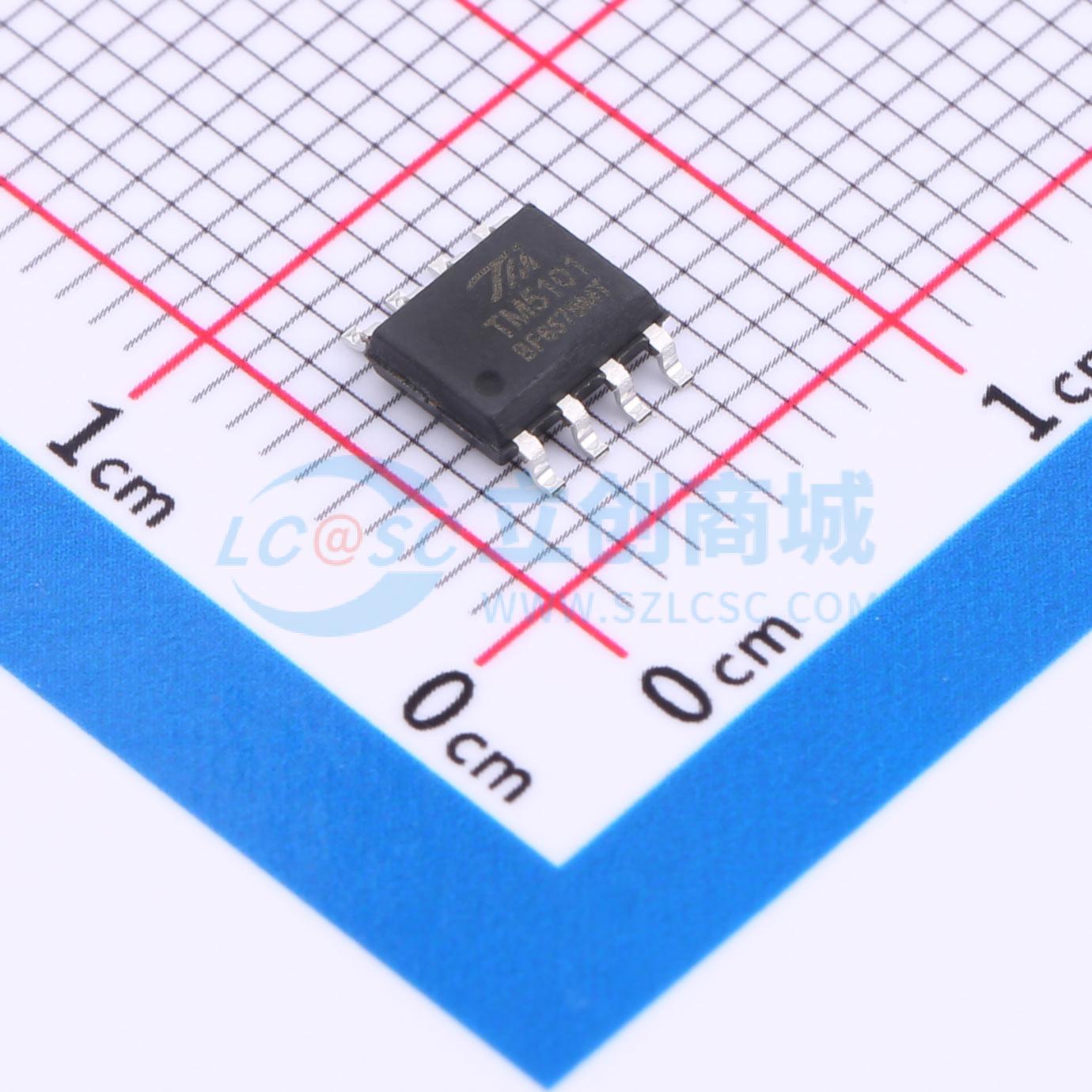

TM5101
TM5101(TA1012C)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM5101是一款高集成度、高性能的PWM 的电流型开关电源控制器
- 品牌名称
- TM(天微)
- 商品型号
- TM5101
- 商品编号
- C5174526
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~23V | |
| 开关频率 | 62kHz~72kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+80℃ | |
| 反馈方式 | 副边反馈 |
商品概述
TM5101是一款高集成度、高性能的PWM的电流型开关电源控制器。适用于充电器、电源适配器等各类小功率的开关电源。采用DIP8和SO - 8封装，完善的保护功能，电路结构简单，成本低。待机功率低，符合“能源之星”等待机功耗标准要求。
商品特性
- 低启动电流和工作电流
- 内置前沿消隐(LEB)
- 内置峰值电流补偿和同步斜坡补偿
- 内置抖频功能可以降低EMI
- 逐周期限制电流
- 空载或轻载时降频和跳周期工作模式
- 异常过流保护
- 过压、欠压、开环、过载、过温、输出短路等保护
