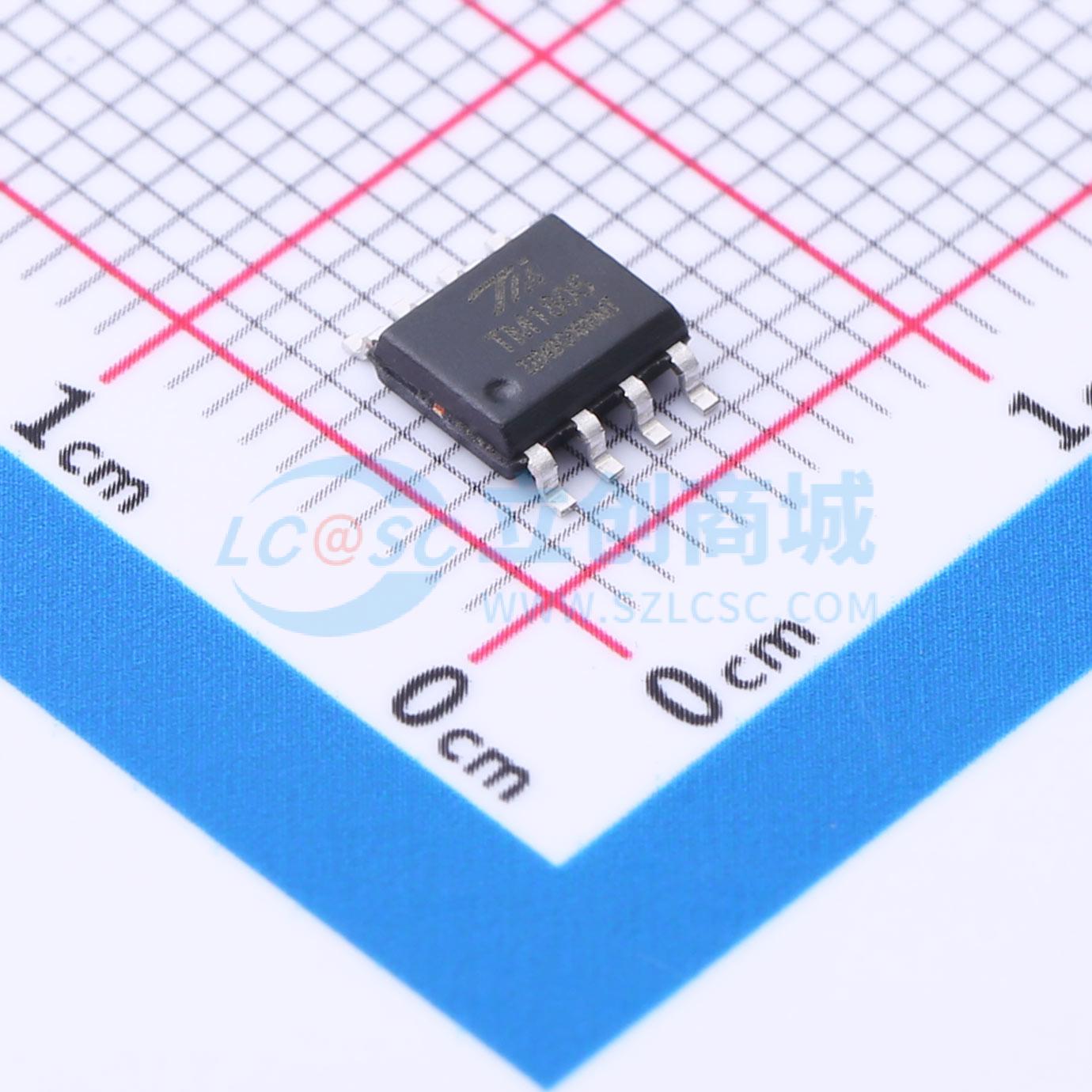

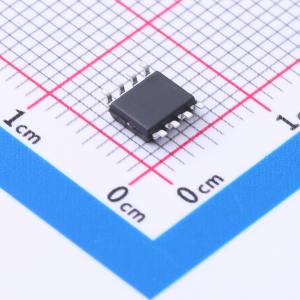

温馨提醒：图片仅供参考，商品以实物为准
TM1805
TM1805(TA1131)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1805是内控式LED花样显示驱动IC 采用高压功率CMOS工艺 自带24V稳压管和5V稳压管 RGB恒压输出，耐压24V VDD
- 品牌名称
- TM(天微)
- 商品型号
- TM1805
- 商品编号
- C5174541
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V | |
| 开关频率 | 16kHz~19kHz | |
| 通道数 | 3 | |
| 输出电压 | 22V~24V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM1805是内控式LED花样显示驱动IC，内部自带振荡器，3个RGB输出端口，无需单片机控制，实现幻彩控制，三种模式设定；同步显示接口，可通过一个电阻来采样市电50HZ频率作为同步信号输入。芯片内部自带24V和5V稳压管，外围器件简洁，性能优良、质量可靠，适合装饰彩灯、点光源。
商品特性
- 采用高压功率CMOS工艺
- 自带24V稳压管和5V稳压管
- 3个RGB输出端口
- RGB恒压输出，耐压24V
- 三种变化模式设置
- 同步频率输入，实现芯片之间同步显示
- VDD典型工作电压：5.0Ｖ
- 封装形式：SOP8、DIP8
应用领域
- LED效果装饰
- 点光源
- 幻彩灯
